技术参数
常规技术参数
- 适用标准
- EN 60947-5-1, EN ISO 13849-1, EN ISO 14119
- 外壳
- 热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0, 抗风化, 防紫外线老化
- 开关类型
- type 1
- 编码等级
- 无编码
- 防护等级
- IP66/IP67 (IEC/EN 60529), 仅限连接电缆插头
- 可靠性数据 B10d (10 % load)
- 2 百万
- TM
- max. 20 years
- 开关类型
- snap action, positive break NC contacts A
- 触点类型
- 1 NC/1 NO contact, type Zb
- 连接类型
- 接插件连接器 M12 x 1, 4-针，A-可编码
- 额定冲击耐受电压 Uimp
- 0.8 kV
- 额定绝缘电压 Ui
- 50 V
- 约定发热电流Ithe
- 4 A
- 应用类别
- AC-15; DC-13
- 额定工作电压/电流 Ie/Ue
- 4 A/50 VAC
- 短路保护
- 4 A gG/gL 型熔丝管
- 安全等级
- II
- 运行周期
- max. 1800/h
- 机械寿命
- > 1百万操作次数
- 环境温度
- –30 °C … +70 °C
- 产品认证
- da
耐化学性
外壳材质抗性：
石油、汽油、酒精、动物油脂、植物油脂、硅油、表面活性剂、洗涤剂、水蒸气、盐水以及有机酸（柠檬酸和苯甲酸）
外壳材质非抗性：
矿物酸（浓盐酸、电池酸、硫酸以及硝酸）
尺寸图
其他图纸

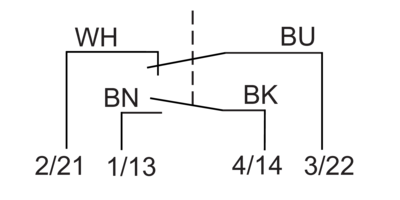

触点示意图
开关行程图
T 肯定断开行程/角度
引脚分配
