操作半径 铰链的轴线应该在安全开关的顶部边缘和同一平面上的 x mm.
a = 操作件平面的操作半径
b = 与操作件平面成直线的操作半径
x = 轴偏差

注意！x必须参考外壳表面，而不是插入的操作件。
标准产品

ES 97 AZ / Ex 97 AZ 附件

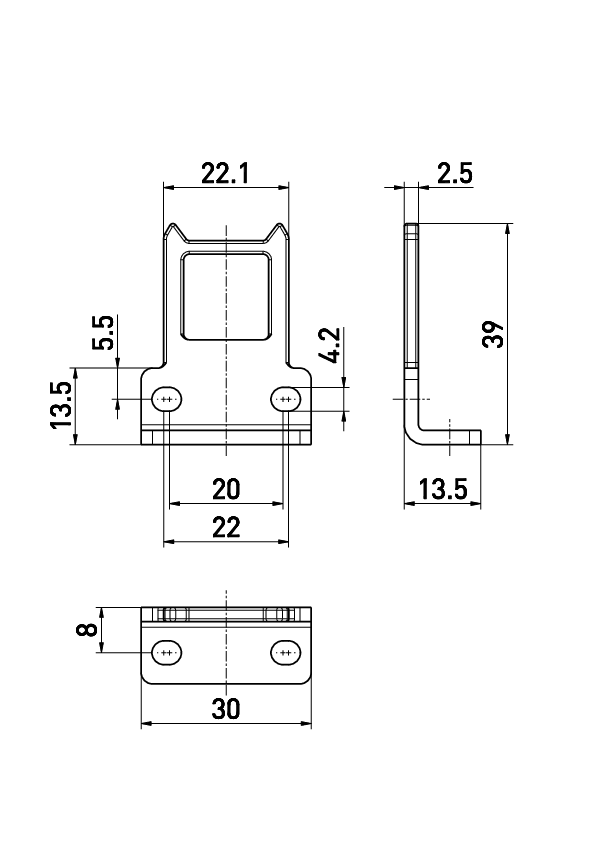

弯曲型操作件 AZ 95/97-B5

物料号: 1178646旧物料号: 04.95.1121

联系我们

产品特点

  • 不锈钢1.4301

  • 特别适用于铰链式防护装置

  • 铰链式防护装置的操作半径a = 350 mm和b = 700 mm

  • 轴偏差x = 13.5 mm

注释

  • 发货包含2个横槽密封塞

下载专区

数据表 – 弯曲型操作件 AZ 95/97-B5

中文

PDF155 KB 08.08.2024
数据表 – 弯曲型操作件 AZ 95/97-B5

英语

PDF133 KB 08.08.2024
