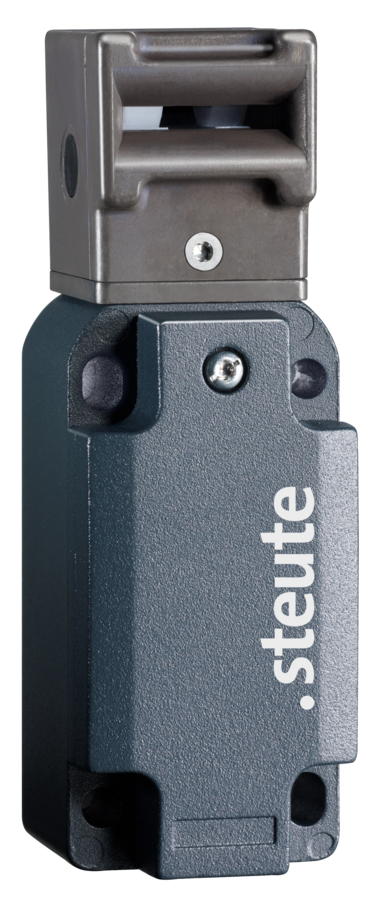

ST 98

适用标准

EN ISO 13849-1, EN 60947-5-1, EN ISO 14119

外壳

压铸铝, 粉末涂层

操作头

不锈钢 1.4301

开关类型

type 2

编码等级

低编码

防护等级

IP67 (IEC/EN 60529)

可靠性数据 B_10d (10 % load)

2 百万

T_M

max. 20 years

触点材质

银

开关类型

缓动型, 肯定断开常闭触点

触点类型

1 NC/1 NO, 2 NC, 2 NC/1 NO or 1 NC/2 NO contacts, type Zb

连接类型

螺丝连接端子

线缆横截面

2个触点: 2.5 mm², 3个触点: 1.5 mm² (包括导线套管)

线缆进线孔

1 x M20 x 1.5

额定冲击耐受电压 U_imp

4 kV

额定绝缘电压 U_i

400 V

约定发热电流I_the

2 contacts: 6 A, 3 contacts: 1.5 A

额定工作电压/电流 I_e/U_e

2 contacts: 6 A/250 VAC; 0.25 A/230 VDC
3 contacts: 1.5 A/230 VAC; 0.27 A/250 VDC

应用类别

AC-15; DC-13

短路保护

2个触点: 6 A gG/gN 型熔丝管, 3个触点: 1.5 A gG/gN 型熔丝管

运行周期

max. 1800/h

肯定断开行程

8.3 mm

环境温度

–20 °C … +80 °C

机械寿命

> 1百万操作次数

产品认证

a
