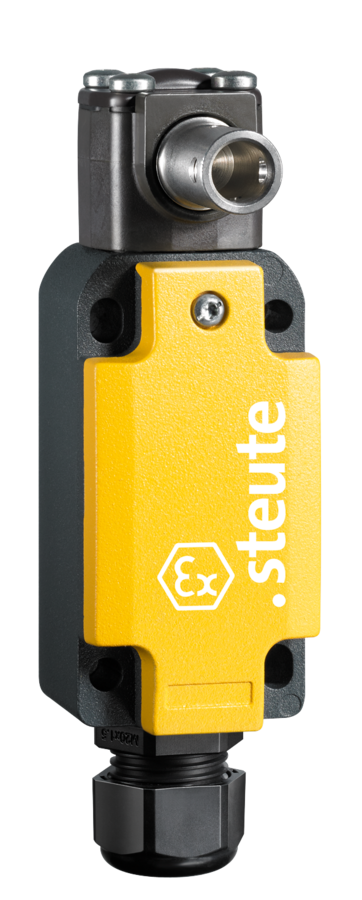

防爆铰链防护门安全开关
Ex 98 SB
气体防爆1区和粉尘防爆21区
金属外壳
接线箱
依据EN 50041设计
操作头可4 x 90°调整
轴孔ø 10 mm
操作轴可以360°转动
注意: 下单时请注意国家对国际认证的要求！
技术参数
常规技术参数
适用标准
EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN IEC 60079-7, EN 60079-31, EN ISO 13849-1, EN ISO 14119
外壳
压铸铝, 抗腐蚀性, 粉末涂层, 煤灰色, 类似于RAL 7016
外盖
不锈钢 1.4401, 粉末涂层, 信号黄, 类似于RAL 1003
密封
硅胶
开关类型
type 1
编码等级
无编码
拧紧力矩
螺丝连接端子: 0.5 Nm
防护等级
IP66 (IEC/EN 60529)
可靠性数据 B10d (10 % load)
2 百万
TM
max. 20 years
触点材质
银
开关类型
缓动型, 肯定断开常闭触点
触点类型
1 NC/1 NO contact or 2 NC contacts, type Zb
连接类型
screw connection terminals, use copper conductors only
线缆横截面
min. 0.75 mm² (AWG 18), max. 1.5 mm² (AWG 16), incl. conductor ferrules
线缆进线孔
1 x M20 x 1.5 (包含1个线缆格兰头)
夹紧范围
7 … 13 mm
额定冲击耐受电压 Uimp
4 kV
额定绝缘电压 Ui
250 V
约定发热电流Ithe
6 A
额定工作电压/电流 Ie/Ue
6 A/250 VAC; 0.25 A/230 VDC
应用类别
AC-15; DC-13
短路保护
6 A gG/gN 型熔丝管
环境温度
T6: –20 °C … +40 °C;
T5: –20 °C … +60 °C
机械寿命
> 1百万操作次数
撞击能量
max. 7 J
防爆标志
L II 2G Ex db eb IIC T6/T5 Gb,
L II 2D Ex tb IIIC T80°C/T95°C Db
产品认证
DMT 01 ATEX E 178
IECEx BVS 07.0014
