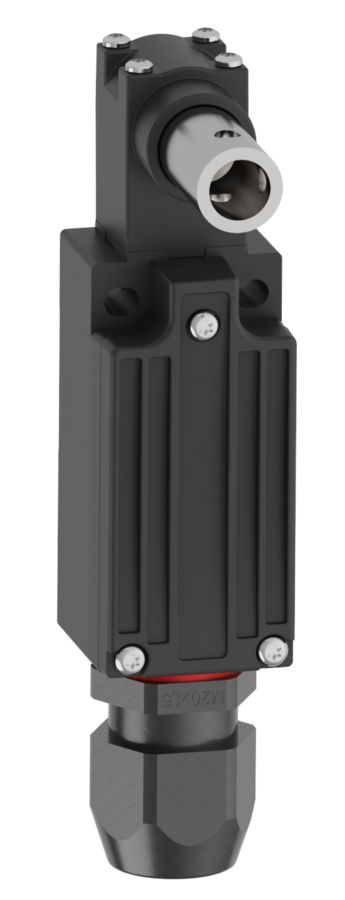

防爆铰链防护门安全开关
Ex 97 SB-3G/D
气体防爆2区和粉尘防爆22区
热塑性塑料外壳
高防护等级IP66 / IP67
安装标准依据EN 50047
接线箱
操作头可4 x 90°调整
轴孔ø 10 mm
订购包含1个防爆“e”型M20x1.5的格兰头
技术参数
常规技术参数
适用标准
EN IEC 60079-0, EN 60079-1, EN IEC 60079-7, EN 60079-31, EN 60947-5-1, EN ISO 13849-1, EN ISO 14119
外壳
热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
外盖
热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
密封
硅胶
开关类型
type 1
编码等级
无编码
防护等级
IP66 / IP67 (EN 60079-0 + IEC/EN 60529)
可靠性数据 B10d (10 % load)
2 百万
TM
max. 20 years
触点材质
银, 镀镍
开关类型
缓动型, 肯定断开常闭触点
触点类型
1 NC/1 NO contact or 2 NC contacts, type Zb
连接类型
螺丝连接端子
线缆横截面
min. 0.75 mm² (AWG 18), max. 1.5 mm² (AWG 16), incl. conductor ferrules
线缆进线孔
M20 x 1.5; 拧入深度 9 mm; 只能使用防护等级IP66/IP67并通过防爆认证的线缆戈兰, 以及适用于指定环境温度范围.
夹紧范围
7 … 12 mm
应用类别
AC-15
额定工作电压/电流 Ie/Ue
max. 3 A or 6 A / max. 250 V
防污等级
3
机械寿命
1百万操作次数
撞击能量
max. 4 J
环境温度
–20 °C … +45 °C max. 6 A,
–20 °C … +60 °C max. 3 A
短路保护
3 A / 6 A gG/gN 型熔丝管
防爆标志
L II 3G Ex dc ec IIC T6 Gc X,
L II 3D Ex tc IIIC T80 °C Dc X
