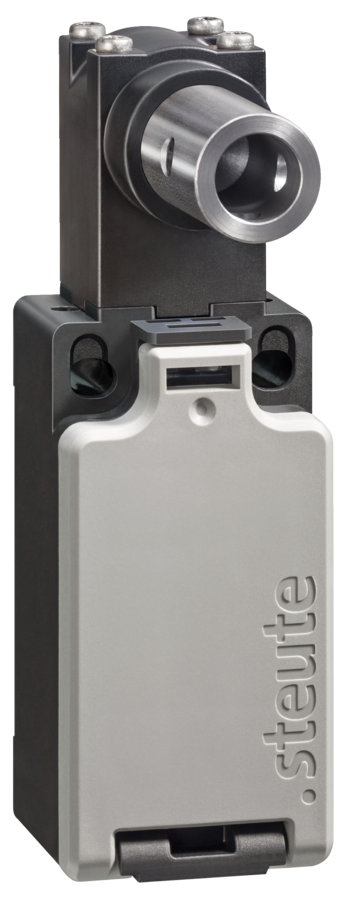

ES 97 SB / EM 97 SB

适用标准

EN 60947-5-1, EN ISO 13849-1, EN ISO 14119

外壳

热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0, 抗风化, 防紫外线老化

开关类型

type 1

编码等级

无编码

防护等级

IP66/IP67 (IEC/EN 60529)

可靠性数据 B_10d (10 % load)

2 百万

T_M

max. 20 years

开关类型

slow or snap action, positive break NC contacts A

触点类型

1 NC/1 NO, 2 NC or 3 NC contacts

连接类型

螺丝连接端子

线缆横截面

0.34 ... 2.5 mm² (包括导线套管)

线缆进线孔

1 x M20 x 1.5 (M16 x 1.5 根据需求可提供) (仅适用于线缆密封接头)

额定冲击耐受电压 U_imp

6 kV

额定绝缘电压 U_i

500 V

约定发热电流I_the

10 A

应用类别

AC-15; DC-13

额定工作电压/电流 I_e/U_e

AC: 24 V-10 A/120 V-6 A/400 V-4 A
DC: 24 V-6A/125 V-0.55 A/250 V-0.4 A
Minimum electrical load: 5 V/10 mA

短路保护

10 A gG/gL 型熔丝管

安全等级

II

限制短路电流

1000 A

运行周期

max. 1800/h

机械寿命

1百万操作次数

环境温度

–30 °C … +70 °C

产品认证

d a

外壳材质抗性：
石油、汽油、酒精、动物油脂、植物油脂、硅油、表面活性剂、洗涤剂、水蒸气、盐水以及有机酸（柠檬酸和苯甲酸）

外壳材质非抗性：
矿物酸（浓盐酸、电池酸、硫酸以及硝酸）
