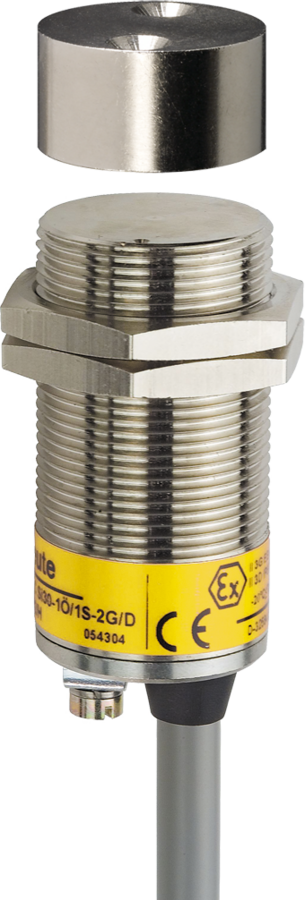

防爆安全传感器

Ex RC Si M30


  • 气体防爆1区和粉尘防爆21区

  • 金属外壳带有线缆

  • 适用于不锈钢外壳

  • 适用于食品加工业

  • -B: 选型带有螺纹套管M16 x 1.5，用于线缆保护系统

  • 簧片触点，可编码

  • 正面操作

  • 注意: 下单时请注意国家对国际认证的要求！

注释

  • 订购包含2个安装螺母。

  • 操作件不包含在订购的开关中。

技术参数

适用标准
EN 60947-5-1, EN 60947-5-2, EN 60947-5-3, EN IEC 60079-0, EN 60079-18, EN ISO 13849-1, EN ISO 14119
外壳
黄铜, 镀镍或不锈钢1.4539
操作头
Ex MC 30, Ex MC 30 Niro
传感器类型
type 4 interlocking device
编码等级
低编码
拧紧力矩
安装螺母: max. 75 Nm
防护等级
IP67 (EN IEC 60079-0 + IEC/EN 60529)
Ex RC Si M30 … B-IP69 …:
IP69 (IEC/EN 60529) / IP69K (ISO 20653)
开关类型
簧片触点
触点类型
1 NC/1 NO contact or 2 NC contacts
连接类型
电缆 H05VV5-F 5G
线缆横截面
5 x 0.5 mm²
线缆长度
2, 5 或 10 m, max. 15 m
额定工作电流 Ie
开关触点: max. 125 mA
LED: max. 20 mA
额定工作电压 Ue
开关触点: max. 30 VDC
LED: max. 24 VDC
开关容量
开关触点: max. 3.75 W
LED: max. 0.48 W
额定电流的电压降
开关触点: 2.5 V
LED: 3 V
短路电流 Ik
开关触点: 50毫秒内max. 750 mA
LED: 50毫秒内max. 30 mA
运行周期
max. 1600/h
额定感应距离 sn
10 mm
确认切换距离»ON« sao
8 mm
确认切换距离»OFF« sar
30 mm
重复性
< 0.5 mm
磁滞现象
≤ 14 mm
温度等级
T6
环境温度
–20 °C … +70 °C
机械寿命
> 10百万操作次数
抗振动
10 g (10-500 Hz)
抗冲击性
100 g (1 ms, ½ sin)
跳转持续时间
max. 2 ms (response time, incl. bounce)
撞击能量
max. 7 J
防爆标志
L II 2G Ex mb IIC T6 Gb,
L II 2D Ex mb IIIC T80°C Db
IECEx Ex mb IIC T6 Gb,
Ex mb IIIC T80°C Db
产品认证
PTB 05 ATEX 2024 X
IECEx PTB 07.0008 X
f d a
< 根据需求
EN ISO 13849-1
性能等级 PL e
类别
4
可靠性数据 B10d (10 % load)
20 百万
TM
max. 20 years
系统平均无危险故障时间
> 100 年
DC/DCavg
> 99 %
hop
8 小时/天
dop
220 天/年
tzyklus
20 s
注释
安全相关数据仅与安全模块一起时有效, e.g. SRM 21 RT2 (mat. no. 1179203).

下载专区

安装和接线说明 – Ex RC Si M30

德语, 英语, 法语, 意大利语, 葡萄牙语

PDF 2 MB 13.11.2025
请访问相关产品页面获取更多下载内容。

版本 / 选项

以下版本/选择可根据需求提供

  • 海事证书依据 DNV <
