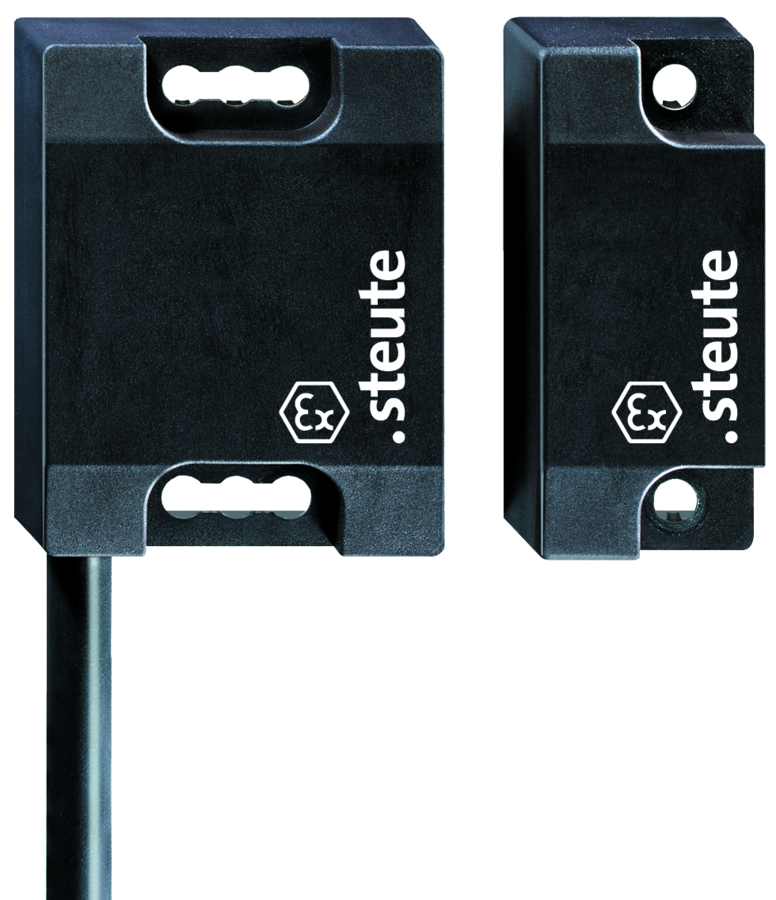

防爆安全传感器

Ex RC Si 56


  • 气体防爆1区和粉尘防爆21区

  • 热塑性塑料外壳带有线缆

  • 适用于食品加工业

  • 寿命长

  • 簧片触点，可编码

  • 正面操作

  • 注意: 下单时请注意国家对国际认证的要求！

注释

  • 操作件不包含在订购的开关中。

技术参数

适用标准
EN IEC 60079-0, EN 60079-18, EN 60947-5-1, EN 60947-5-3, EN ISO 13849-1, EN ISO 14119
外壳
热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
操作头
Ex MC 56, Ex MC 56-3
传感器类型
type 4 interlocking device
编码等级
低编码
防护等级
IP67 (IEC/EN 60529)
开关类型
簧片触点
触点类型
1 NC/1 NO contact or 2 NC contacts
连接类型
cable 4 x AWG 24 UL
线缆横截面
4 x 0.22 mm²
线缆长度
2, 5 或 10 m, max. 15 m
开关电压
max. 30 VDC
额定工作电压/电流 Ie/Ue
max. 125 mA, LED灯: 20 mA / 24 VDC
额定电流的电压降
开关触点: 2.5 V
LED: 3 V
确认切换距离»OFF« sar
30 mm
重复性
< 0.5 mm
磁滞现象
min. 23mm
防污等级
3
安全等级
II
环境温度
T6: –20 °C … +70 °C,
T5: –20 °C … +85 °C
机械寿命
> 1百万操作次数
撞击能量
max. 7 J
抗振动
10 g (10-500 Hz)
抗冲击性
100 g (1 ms, ½ sin)
跳转持续时间
max. 2 ms (response time, incl. bounce)
防爆标志
L II 2G Ex mb IIC T6/T5 Gb
L II 2D Ex mb IIIC T80 °C/T95 °C Db
IECEx Ex mb IIC T6/T5 Gb
Ex mb IIIC T80 °C/ T95 °C Db
产品认证
PTB 08 ATEX 2027 X
IECEx PTB 08.0042 X
f d a
< 根据需求
EN ISO 13849-1
性能等级 PL e
类别
4
可靠性数据 B10d (10 % load)
2 百万
TM
max. 20 years
系统平均无危险故障时间
> 100 年
DC/DCavg
> 99 %
注释
安全相关数据仅与安全模块一起时有效, e.g. SRM 21 RT2 (mat. no. 1179203).

下载专区

安装和接线说明 – Ex RC Si 56

德语, 英语, 法语, 意大利语, 葡萄牙语

PDF 2 MB 13.03.2026
请访问相关产品页面获取更多下载内容。

版本 / 选项

以下版本/选择可根据需求提供

  • 海事证书依据 DNV <
