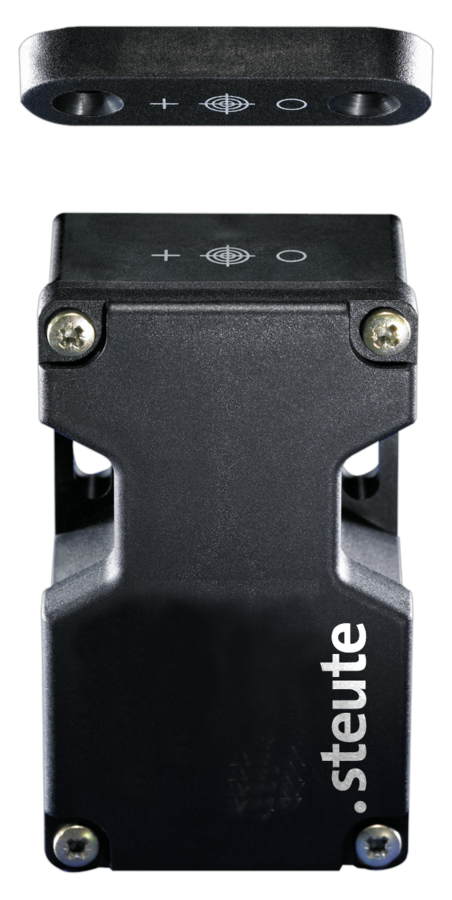

BZ 16 IP69 Extreme

适用标准

EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4, EN 60947-5-2, EN 60947-5-3, EN ISO 14119, EN 60204-1, EN ISO 13849-1, EN 62061, 2004/108/EG

外壳

热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0

操作头

操作件 BZ 16-B1采用低编码

传感器类型

type 4 interlocking device

编码等级

低编码

拧紧力矩

安装螺丝外壳: max. 2 Nm
螺丝盖: 1.5 Nm
操作件螺丝: 2 Nm

防护等级

IP69 (IEC/EN 60529)

额定感应距离 s_n

12 mm (10 mm with flush mounting)

确认切换距离»ON« s_ao

10 mm (8 mm with flush mounting)

确认切换距离»OFF« s_ar

25 mm

磁滞现象

約 6 mm

横向公差

≤ 3 mm

重复性

± 1 mm

额定工作电压/电流 I_e/U_e

140 mA/24 VDC ± 15 %
(reverse voltage protected);
output contacts: max. 3 A/24 VAC/DC, min. 10 mA/5 VAC/DC;
signalling contact: max. 1 A/24 VAC/DC, min. 100 μA/100 mVDC

无负载电源电流 I₀

≤ 70 mA

短路保护

U_e: 0.25 A (缓供);
输出触点: 4 A (gG/gN) incoming series-connected

输出

2 enabling paths (2 NC or 1 NO/1 NC)
1 signalling contact (1 NC)

开关电压

max. 30 VAC/DC

限制短路电流

100 A

应用类别

AC-15; DC-13 (输出触点)
AC-12; DC-12 (信号触点)

额定绝缘电压 U_i

250 VAC

额定冲击耐受电压 U_imp

1.5 kV

额定电流的电压降

max. 0.6 V

过电压类别

III

开关频率

max. 1 Hz

迟滞时限 t_v

< 300 ms

风险时刻

max. 165 ms

防污等级

3

环境温度

0 °C … +55 °C

贮藏和运输温度

–20 °C … +70 °C

机械寿命

50百万操作次数

触点材质

output contacts: AgSnO self-cleaning, positive-guided; signalling contact: AgNi, gold-plated

触点电阻

output contacts: 100 mΩ in new condition; signalling contact: max. 30 mΩ

连接类型

wiring compartment with socket screw clamps 8-pole

线缆进线孔

3 x M20 x 1.5（外壳压出的白色处）

线缆横截面

min. 0.14 mm² (AWG 28), max. 1.5 mm² (AWG 16)

EN ISO 13849-1

性能等级 PL e

类别

3

可靠性数据 B_10d (10 % load)

20 百万

T_M

max. 20 years

系统平均无危险故障时间

100 years

DC/DC_avg

96 %

EN 62061

SIL CL 3

PFH_d

≥ 4.29 x 10^-8 1/h

h_op

8 小时/天

d_op

220 天/年

t_zyklus

20 s

注释

The safety-related data are based on a load of 24 V / 0.1 A / DC-1 for the enabling paths. With higher load currents for the enabling paths and other requirement rates n_op, the safety-related data vary from the given data and can be provided on request.
