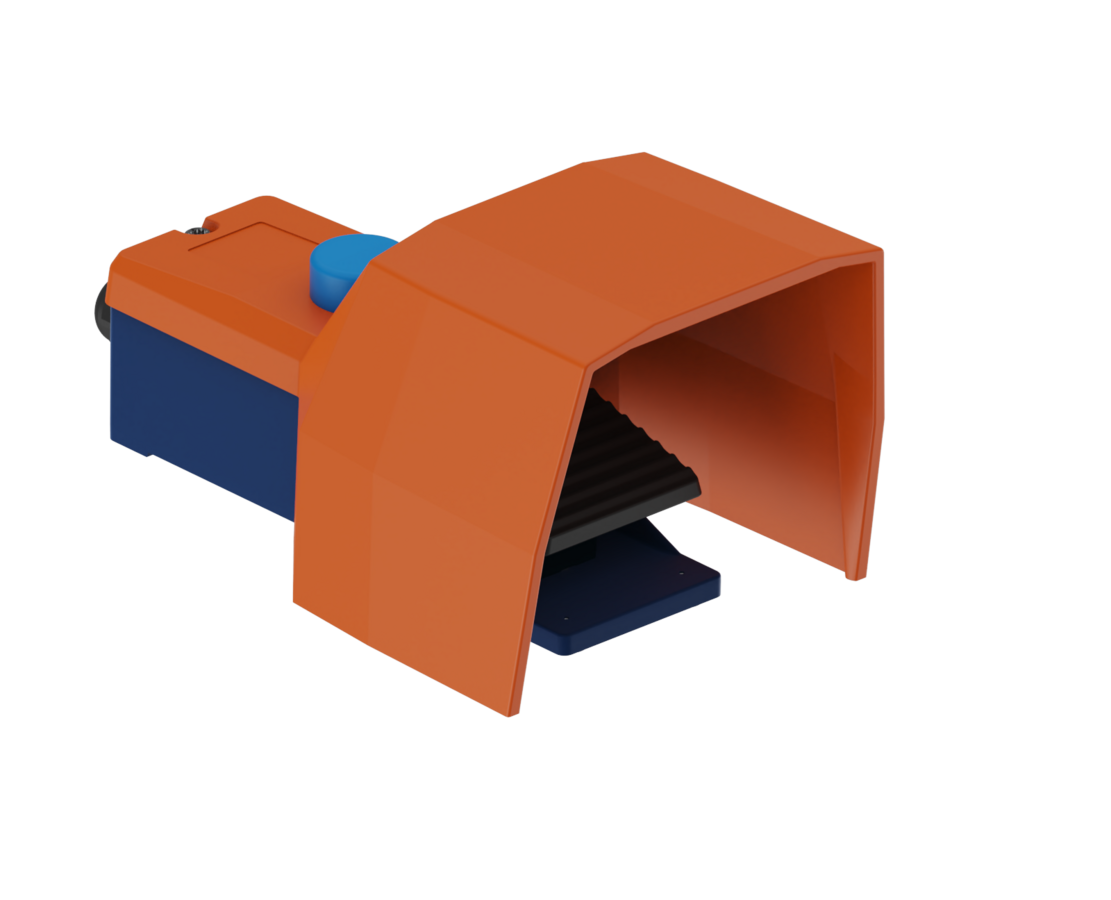

安全脚踏开关
GFS VD IP69 Thermoplastic protective shield Extreme
高防护等级IP69版本：适用于在100 bar的80℃开水，从距离100 mm的不同方向喷射清洗
带有热塑性塑料防护罩
4个触点
常闭触点15-16A与常开23-24（内部布线）串联
高稳定性
低踏板高度
接线箱
Loading...
技术参数
常规技术参数
适用标准
EN 301 489-1, EN 60947-5-1, GS-ET-15
外壳
压铸铝, 粉末涂层
踏板
热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
防护罩
热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
防护等级
IP69 (IEC/EN 60529)
可靠性数据 B10d (10 % load)
200 000
TM
max. 20 years
连接类型
螺丝连接端子
线缆横截面
min. 0.5 mm², max. 2.5 mm² (rigid or flexible with conductor ferrules)
线缆进线孔
1 x M20 x 1.5
触点材质
银
开关类型
缓动型, 肯定断开常闭触点
触点类型
2个常开触点/2个常闭触点
操动力
pressure point approx. 245 N
应用类别
AC-15
额定冲击耐受电压 Uimp
6 kV
额定绝缘电压 Ui
500 V
限制短路电流
1100 A
约定发热电流Ithe
16 A
额定工作电压/电流 Ie/Ue
16 A/400 VAC
触点负载容量
max. 400 VAC, max. 16 A (cos φ = 1)
短路保护
16 A gG/gN 型熔丝管
环境温度
–25 °C … +80 °C
机械寿命
> 1 00 000 操作次数
产品认证
