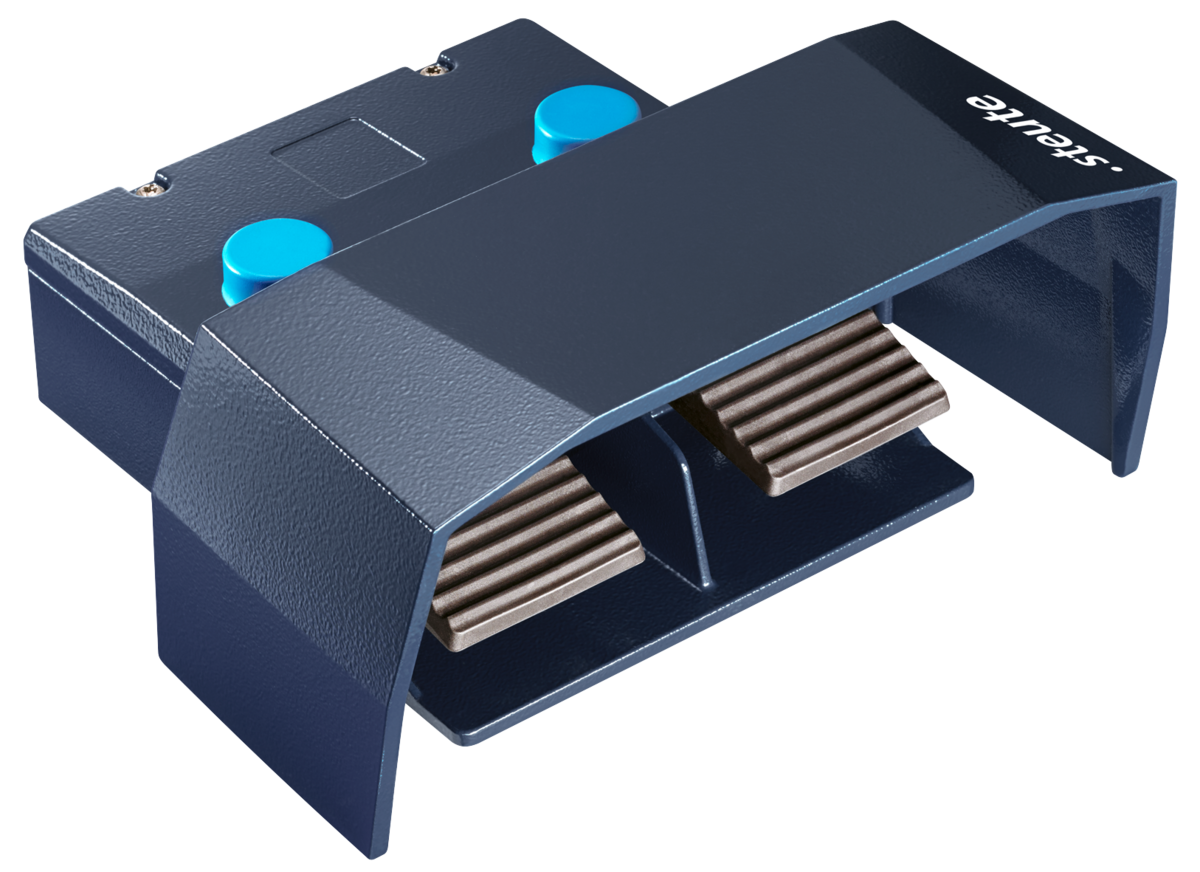

安全脚踏开关

GFS 2 VD


  • 双踏板类型

  • 带脉冲擦拭触点的GFS 2 IK VD：当解锁脚踏开关时，无需开关脉冲; 通过压力点后的内部挡板，NO触点13-14转换成绝对断开NC触点A，安全触点：13-14 A，信号触点：21-22

  • 4个触点每个踏板，可提供3个踏板

  • 接线箱

技术参数

适用标准
EN ISO 13849-1, EN 60947-5-1, BG-GS-ET-15
外壳
压铸铝, 粉末涂层
踏板
热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
防护罩
压铸铝, 粉末涂层
防护等级
IP65 (IEC/EN 60529)
可靠性数据 B10d (10 % load)
200 000
TM
max. 20 years
连接类型
螺丝连接端子
线缆横截面
min. 0.5 mm², max. 2.5 mm² (rigid or flexible with conductor ferrules)
线缆进线孔
1 x M25 x 1.5
触点材质
银
防污等级
3
安全等级
I
开关类型
缓动型, 肯定断开常闭触点
触点类型
1 NO/1 NC or 2 NO/2 NC contacts per pedal, type Zb
操动力
pressure point approx. 245 N
应用类别
AC-15
额定冲击耐受电压 Uimp
6 kV
额定绝缘电压 Ui
500 V
限制短路电流
1100 A
约定发热电流Ithe
GFS 2 VD: 16 A, GFS 2 IK VD: 6 A
额定工作电压/电流 Ie/Ue
GFS 2 VD: 16 A/400 VAC, GFS 2 IK VD: 6 A/400 VAC
触点负载容量
max. 400 VAC,
GFS 2 VD: max. 16 A (cos φ = 1),
GFS 2 IK VD: max. 6 A (cos φ = 1)
短路保护
GFS 2 VD: 16 A gG 型熔丝管,
GFS 2 IK VD: 6 A gG 型熔丝管
环境温度
–25 °C … +80 °C
机械寿命
> 100 000 操作次数
产品认证
ß
d *
a *
* 取决于版本

下载专区

安装和接线说明 – GFS VD / GFSI VD

德语, 英语, 法语, 意大利语, 葡萄牙语

PDF 2 MB 13.11.2025
请访问相关产品页面获取更多下载内容。

版本 / 选项

以下版本/选择可根据需求提供

  • RAL色调的特殊表面处理
