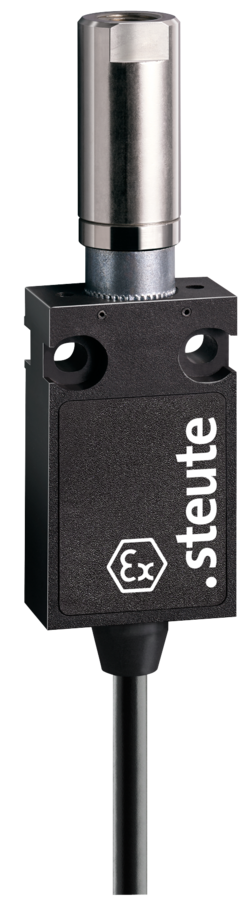

防爆气动开关

ExM 14 PE


  • 防爆气动开关

  • 气体防爆1区和粉尘防爆21区

  • 热塑性塑料外壳带有线缆

  • 安装标准依据EN 50047

  • 速动型，常开功能或切换功能

  • 适用于内嵌式安装

  • 操作头：气压元件

技术参数

适用标准
EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN 60079-31
外壳
热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
防护等级
IP65 (IEC/EN 60529)
触点材质
银
开关类型
速动型
触点类型
change-over contact with single break, NO function or change-over function
连接类型
NO function: cable H03VV-F, 2 x 0.75 mm²
Change-over function: cable H05VV-F, 3 x 0.75 mm²
额定冲击耐受电压 Uimp
4 kV
额定绝缘电压 Ui
250 V
约定发热电流Ithe
5 A
额定工作电压/电流 Ie/Ue
5 A/250 VAC; 0.16 A/230 VDC
应用类别
AC-15; DC-13
短路保护
5 A gG/gN 型熔丝管
安全等级
II
环境温度
–20 °C … +60 °C
机械寿命
> 1百万操作次数
运行周期
max. 1800/h
开关点的重复性精度
± 0.1 mm
触点打开行程
max. 2 x 4 mm
防爆标志
L II 2G Ex d IIC T6 Gb,
L II 2D Ex tb IIIC T80 °C Db IP65
产品认证
PTB 03 ATEX 1069 X

下载专区

安装和接线说明 – Ex 14 / ExM 14

德语, 英语, 法语, 意大利语, 葡萄牙语

PDF 5 MB 13.11.2025
