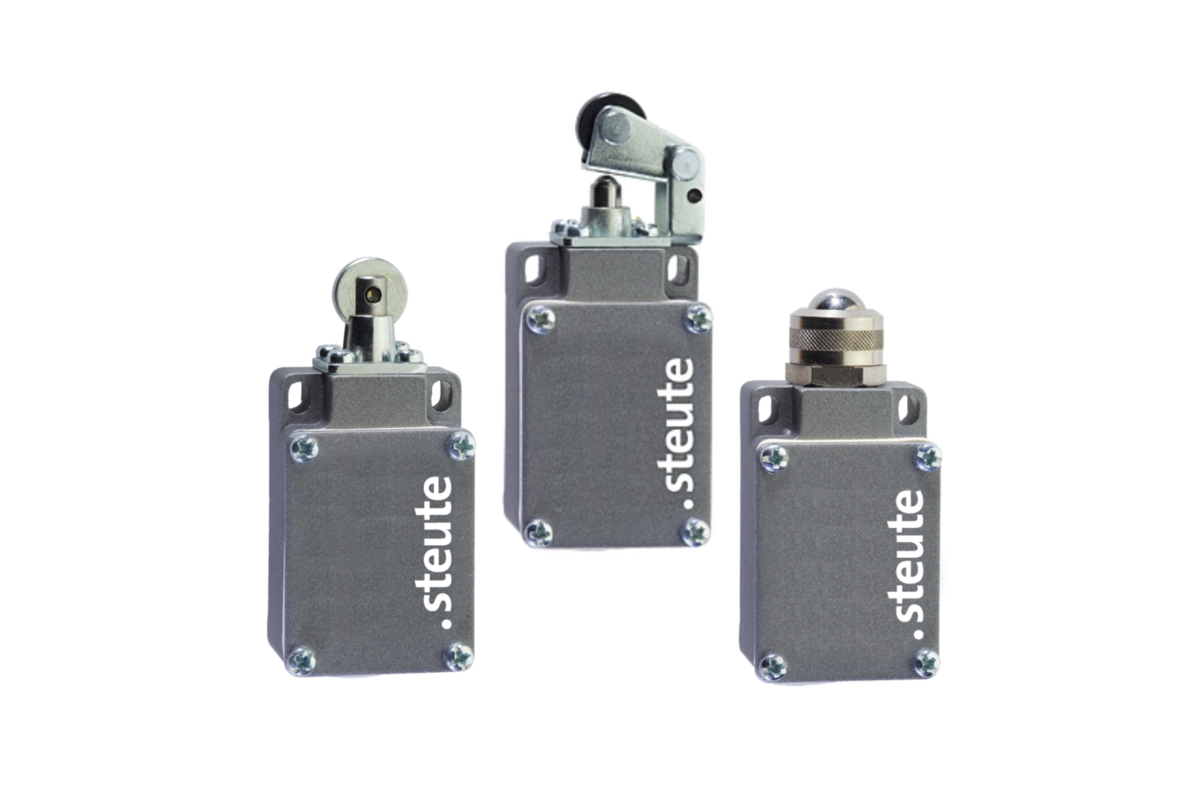

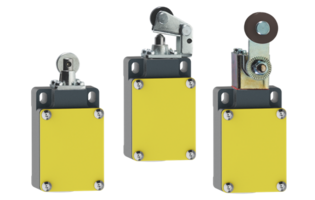

限位开关

ES 51


  • 金属外壳

  • 缓动型

  • 1个线缆进线孔 M16 x 1.5

技术参数

适用标准
EN ISO 13849-1, EN 60947-5-1, EN ISO 14119
外壳
压铸铝, 粉末涂层, RAL 7016
外盖
钢, 粉末涂层, RAL 1003
开关类型
type 1
编码等级
无编码
防护等级
IP65 (IEC/EN 60529)
可靠性数据 B10d (10 % load)
2 百万
TM
max. 20 years
触点材质
银
开关类型
缓动型, 肯定断开常闭触点; 肯定断开取决于操作头的使用
触点类型
1 NC/1 NO contact, type Zb
连接类型
螺丝连接端子
线缆横截面
max. 1.5 mm² (包括导线套管)
线缆进线孔
1 x M16 x 1.5 (仅适用于线缆密封接头)
额定冲击耐受电压 Uimp
4 kV
额定绝缘电压 Ui
400 V
约定发热电流Ithe
4 A
应用类别
AC-15
额定工作电压/电流 Ie/Ue
4 A/400 VAC
短路保护
4 A gG 型熔丝管
机械寿命
> 1百万操作次数
运行周期
max. 3600/h
环境温度
–20 °C … +80 °C
开关点的重复性精度
± 0.1 mm
产品认证
a

下载专区

安装和接线说明 – ES 51

德语, 英语, 法语, 意大利语, 葡萄牙语

PDF 1 MB 13.03.2026
请访问相关产品页面获取更多下载内容。

版本 / 选项

以下版本/选择可根据需求提供

  • 镀金触点

  • 连接器 M12 x 1, 5-针
