线缆进线孔在侧面
安装螺纹 M16 x 1.5

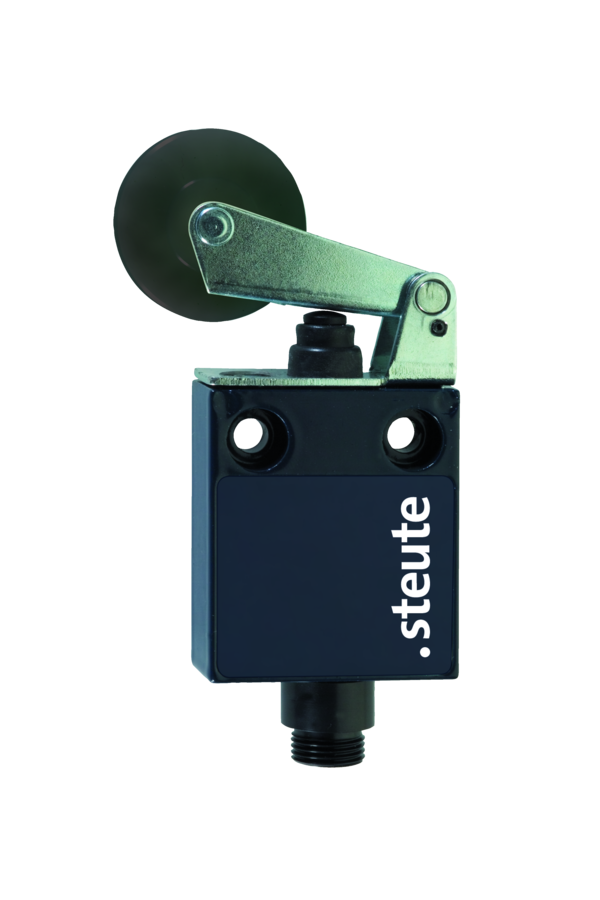

连接器 M12 x 1, 4-针

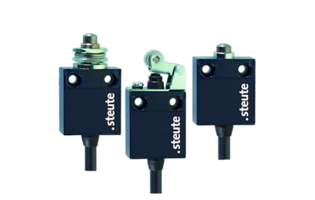

限位开关

E 12


  • 金属外壳

  • 速动型

  • 适用于内嵌式安装, 取决于使用的执行器

  • 带有预置线缆

技术参数

适用标准
EN 60947-5-1
外壳
压铸铝, 粉末涂层
防护等级
IP67 (IEC/EN 60529)
触点材质
银
开关类型
速动型
触点类型
1 change-over contact with single break, type C
连接类型
电缆 H05VV-F
线缆横截面
4 x 0.75 mm²
额定冲击耐受电压 Uimp
4 kV
额定绝缘电压 Ui
250 V
约定发热电流Ithe
5 A
应用类别
AC-15; DC-13
额定工作电压/电流 Ie/Ue
5 A/250 VAC; 0.16 A/230 VDC
短路保护
5 A gG/gN 型熔丝管
机械寿命
> 1百万操作次数
运行周期
max. 1800/h
环境温度
–20 °C … +75 °C
产品认证
a

下载专区

安装和接线说明 – E 12

德语, 英语, 法语, 意大利语, 葡萄牙语

PDF 1 MB 13.11.2025
请访问相关产品页面获取更多下载内容。

版本 / 选项

以下版本/选择可根据需求提供

  • 镀金触点

  • 线缆进线孔在侧面

  • 连接器 M12 x 1, 5-针

  • 连接器 M12 x 1, 4-针

  • 安装螺纹 M16 x 1.5
