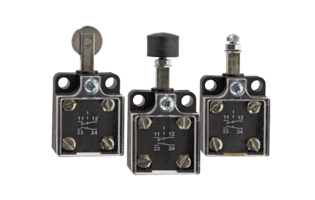

ES 50

适用标准

EN ISO 13849-1, EN 60947-5-1

外壳

热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0

外盖

聚碳酸酯, 自熄性 UL 94 V-2

操作头

柱塞: 黄铜

拧紧力矩

安装螺丝外壳: 约1 Nm
螺丝盖: 约 0.6 Nm

防护等级

IP10，符合IEC/EN 60529标准.
IP20，符合IEC/EN 60529标准，带有全触点分配和外径≥2.2 mm的导线

可靠性数据 B_10d (10 % load)

500 000 (R: 70 000 – 操作角度30°)

T_M

max. 20 years

防污等级

2

触点材质

银

开关类型

缓动型, 肯定断开常闭触点

触点类型

1 NC/1 NO contact, type Zb

连接类型

螺丝连接端子

线缆横截面

max. 1.5 mm²

额定冲击耐受电压 U_imp

4 kV

额定绝缘电压 U_i

400 V

约定发热电流I_the

4 A

额定工作电压/电流 I_e/U_e

4 A/400 VAC

应用类别

AC-15

短路保护

4 A gG/gN 型熔丝管

环境温度

–20 °C … +75 °C

机械寿命

>  1百万操作次数 (R: 操作角度30°时，操作次数为70 000次)

运行周期

max. 1800/h

开关点的重复性精度

± 0.1 mm

触点打开行程

max. 2 x 4 mm

产品认证

d
