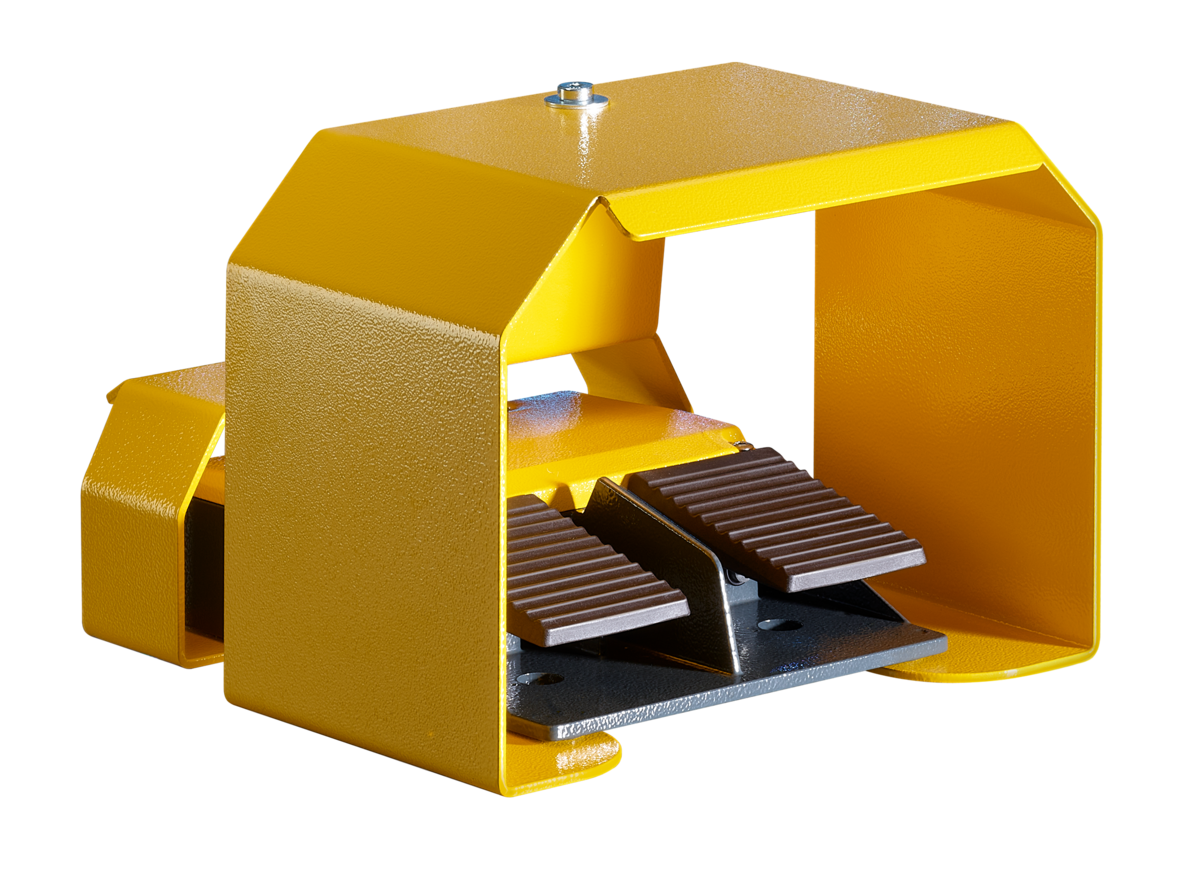

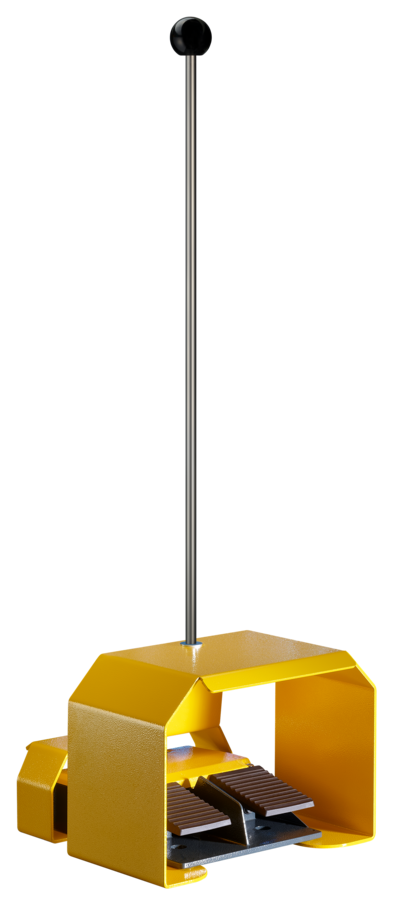

无线脚踏开关
RF GFS 2 XL SW2.4LE-IND
金属外壳
sWave® 2.4 GHz Low Energy 无线技术
点对点连接
跳频：40个频率（100跳/秒）
即将上市
Extra large protective shield XL
Comfortable pairing with no opening of the switch
Rechargeable battery
LED display for battery status and connectivity
技术参数
常规技术参数
适用标准
EN 300 328 V2.2.2, EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4, EN 62479, EN IEC 62368-1, EN 60947-5-1, EN IEC 63000
外壳
压铸铝, 粉末涂层, RAL 7016
外盖
压铸铝, 粉末涂层, RAL 1003
防护罩
钢, 粉末涂层, RAL 1003
踏板
热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
防护等级
IP67 (IEC/EN 60529)
传输包括频率变化
max. 20 ms
在睡眠模式下同步
67 ms (典型值), 110 ms (max)
内耗电流
active: < 12.2 mA, sleep: < 0.13 mA
机械寿命
> 1百万操作次数
触点类型
2个常开触点 (每个踏板)
额定工作电压 Ue
7.5/9.0 VDC ±10 %
额定工作电流 Ie
< 600 mA
环境温度
–20 °C … +60 °C
贮藏和运输温度
–20 °C … +60 °C
充电环境温度
0 °C … +40 °C
抗冲击性
10 g / 16 ms / 1000 impacts per axis
抗振动
5 g (10-150 Hz), 0.35 mm, 20 cycles
LED显示
Connect LED
red: fatal error
flashing red: device in pairing mode
off: device in sleep mode
green: wireless connection established
flashing green slowly: wireless connection established, reception quality limited
flashing green fast: device is establishing a wireless connection
Battery LED (charging mode)
flashing green: battery is charging
green: battery fully charged
Battery LED (normal mode)
green: battery 50% - 100% charged
orange: battery 20% - 50% charged
flashing orange: battery 5% - 20% charged
flashing orange fast: battery exhausted
产品认证
欧洲: RED 2014/53/EU
美国: FCC-Id. XK5-SW24LE
加拿大: IC - 5158A-SW24LE
日本: ? ARIB STD-T66: 204-650001
无线技术
协议
sWave®
频率
2.4 - 2.4835 GHz
传输电源
max. 10 dBm (10mW)
数据速率
1000 kbps
无线范围
室内45 m
通道间距
2000 kHz
调制原理
GFSK, 40个通道自适应跳频
电源电压
电源
锂离子充电电池
充电电流
max. 540 mA
标称电压
3.6 V
标称容量
2.9 Ah (usable capacity approx. 95%)
充电装置
power supply 9.0 V/1.33 A; 1.5 m cable with plug-in connector (EURO, USA/JAPAN)
电池寿命
500次充电后，电池容量为2 Ah
