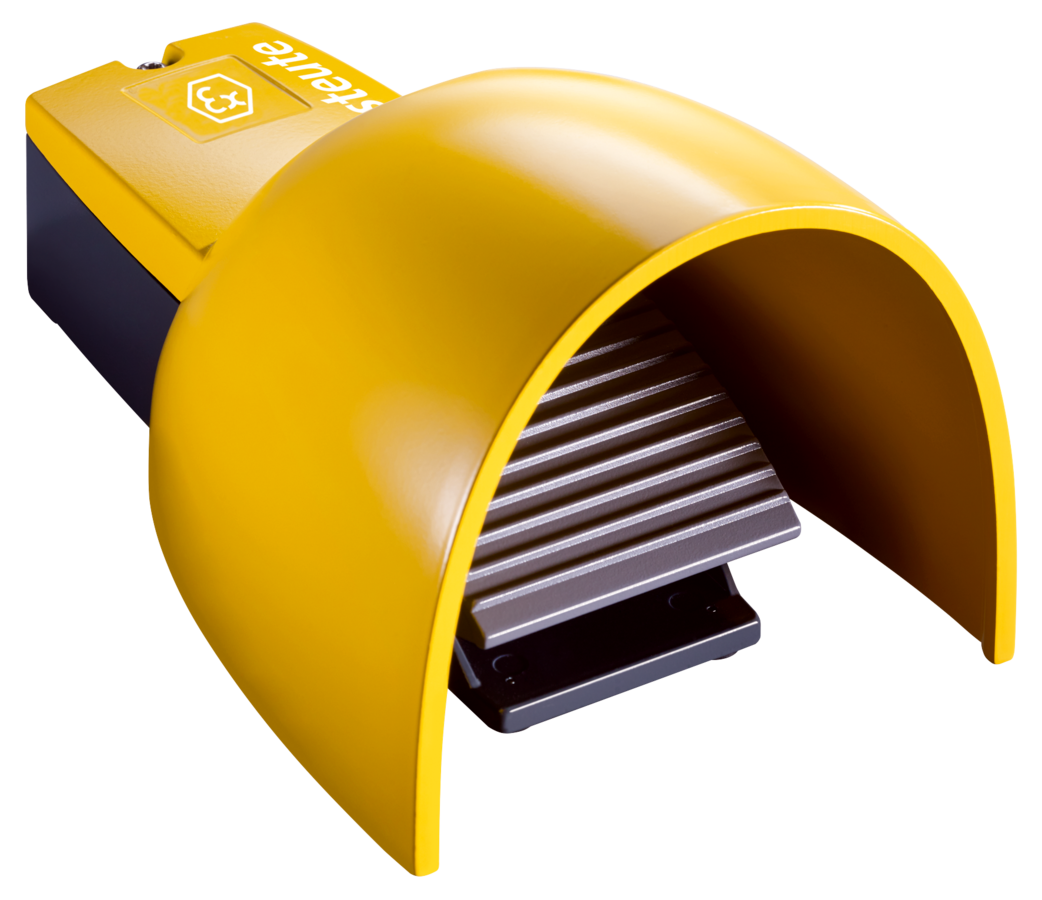

Ex GFSI Extreme

适用标准

EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN IEC 60079-7, EN 60079-31, EN ISO 13849-1

外壳

压铸铝, 抗腐蚀性, 粉末涂层, 钝化, 煤灰色, 类似于RAL 7016

踏板

压铸铝, 抗腐蚀性, 硬涂层外, 粉末涂层, 煤灰色, 类似于RAL 7016

防护罩

压铸铝, 抗腐蚀性, 粉末涂层, 钝化, 信号黄, 类似于RAL 1003

螺钉

不锈钢

防护等级

IP55 (EN IEC 60079-0 + IEC/EN 60529)
IP66/IP67 (IEC/EN 60529)

可靠性数据 B_10d (10 % load)

2 百万

T_M

max. 20 years

连接类型

螺丝连接端子

线缆横截面

max. 2.5 mm² (包括导线套管)

线缆进线孔

1 x M20 x 1.5 (仅适用于线缆密封接头)

夹紧范围

4 … 13 mm

触点材质

银

开关类型

缓动型, 肯定断开常闭触点

触点类型

1 NC/1 NO contact, type Zb

应用类别

AC-15; DC-13

额定工作电压/电流 I_e/U_e

5 A/250 VAC; 0.25 A/230 VDC

短路保护

5 A gG/gN 型熔丝管

环境温度

T6: –40 °C … +55 °C

机械寿命

> 1百万操作次数

撞击能量

max. 7 J

防爆标志

L II 2G Ex de IIC T6 Gb,
L II 2D Ex tb IIIA T80°C Db
IECEx Ex de IIC T6 Gb,
Ex tb IIIA T80°C Db

产品认证

PTB 15 ATEX 1010
IECEx PTB 15.0035
