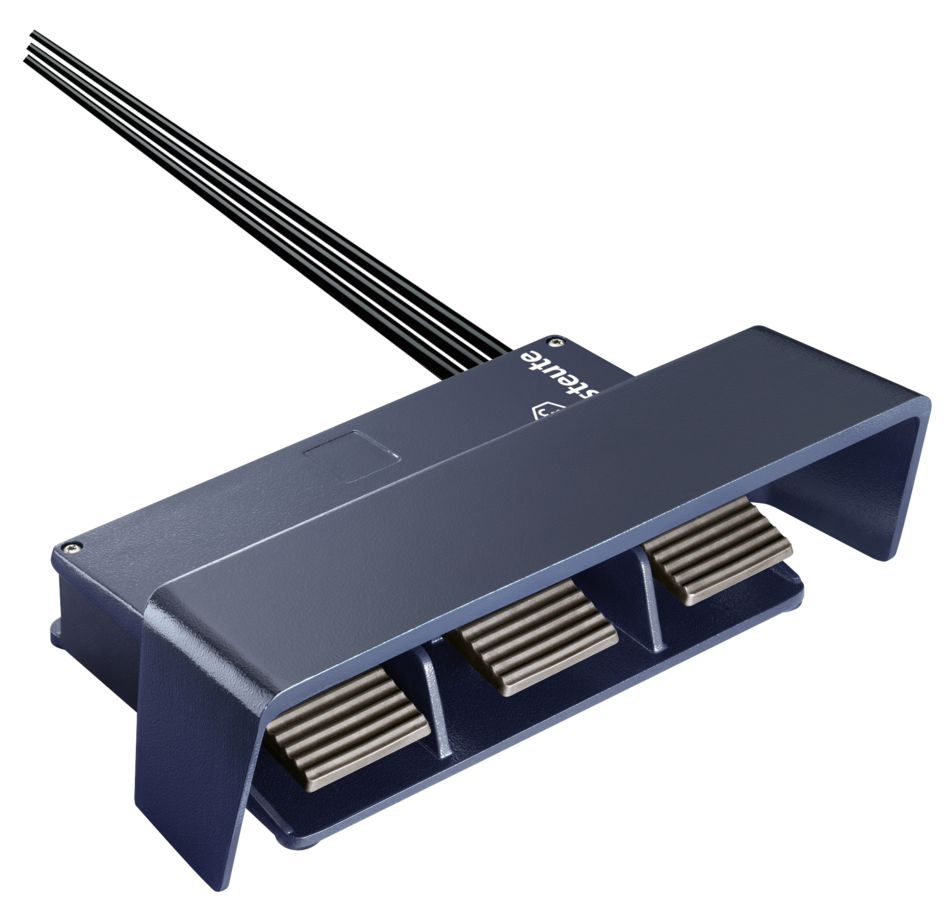

防爆脚踏开关

Ex GFS 3


  • 气体防爆1区和粉尘防爆21区

  • 三踏板类型

  • 金属外壳

  • 带有防护罩

  • 2个触点每个踏板

  • 低踏板高度

  • 带有预置线缆

  • 注意: 下单时请注意国家对国际认证的要求！

技术参数

适用标准

EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN 60079-31, EN ISO 13849-1

外壳

压铸铝, 粉末涂层

踏板

热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0

防护罩

压铸铝, 粉末涂层

防护等级

IP65 (IEC/EN 60529)

可靠性数据 B10d (10 % load)

Ex GFS 3: 2 百万

TM

Ex GFS 3: max. 20 years

连接类型

电缆 H05VV-F

线缆横截面

3 or 4 x 0.75 mm² (incl. conductor ferrules)

线缆长度

3 m

触点材质

银

开关类型

Ex GFS: 缓动，主动式断开NC触点A
Ex GFSM: 速动

触点类型

Ex GFS: 1 NC/1 NO contact, type Zb
Ex GFSM: change-over contact with single break C or 1 NC/1 NO contact, type Za

内置模块

Ex GFS: Ex 14
Ex GFSM: type C: ExM 14, type Za: ExM 14 1Ö/1S

应用类别

AC-15; DC-13

额定工作电压/电流 Ie/Ue

Ex GFS 3: 6 A/250 VAC; 0.25 A/230 VDC
Ex GFSM 3: 5 A/250 VAC; 0.16 A/230 VDC
Ex GFSM 3 1ÖS/1ÖS/1ÖS: 5 A/250 VAC; 0.2 A/230 VDC

短路保护

Ex GFS 3: 6 A gG/gN 型熔丝管
Ex GFSM 3: 5 A gG/gN 型熔丝管

环境温度

Ex GFS:
T6: –20 °C … +60 °C,
T5: –20 °C … +75 °C
Ex GFSM:
T6: –20 °C … +60 °C

机械寿命

> 1百万操作次数

撞击能量

max. 7 J

产品认证

PTB 11 ATEX 1002 X
IECEx PTB 11.0090X *
f *
a *
* 取决于版本

下载专区

安装和接线说明 – Ex GF / Ex GFS

德语, 英语, 法语, 意大利语, 葡萄牙语

PDF 2 MB 28.09.2023
请访问相关产品页面获取更多下载内容。

版本 / 选项

以下版本/选择可根据需求提供

  • RAL色调的特殊表面处理
