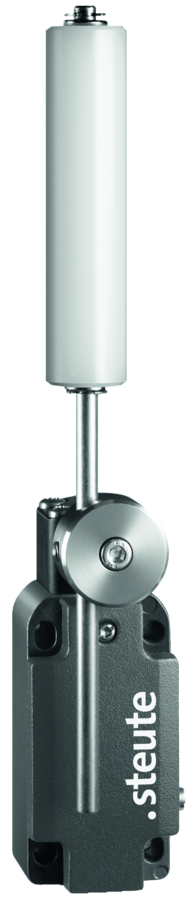

跑偏开关
HS 98 SR
带有模拟量输出
高防护等级IP67
金属外壳
依据EN 50041设计
接线箱
输出量：0 … 10 VDC
带有尼龙滚轮的不锈钢杠杆长度可调整
防跑偏杠杆可以使用自锁机构按13°调整
轻型到中型应用
Loading...
技术参数
常规技术参数
适用标准
EN 60947-5-2, EN 60947-5-7
外壳
压铸铝, 粉末涂层
防护等级
IP67 (IEC/EN 60529)
开关类型
模拟输出霍尔传感器
线性
2 %
连接类型
笼夹
线缆横截面
max. 0.08 … 2.5 mm², AWG 28 … 12
线缆进线孔
1 x M20 x 1.5
超温保护
监测通过控制器 μ + NTC
额定工作电压 Ue
24 VDC
额定工作电压范围 UB
18 … 30 VDC
额定工作电流 Ie
≤ 25 mA
额定输出电压
Q1: 0 … 10 V; max. 10.2 V
额定输出电流
短路保护 IB (Q2) ≤ 100 mA
额定电流的电压降
2 V
工作电阻
≥ 1 kΩ
迟滞时限 tv
< 500 ms
短路保护
内部熔丝 0.375 A F
环境温度
–20 °C … +60 °C
机械寿命
> 1百万操作次数
