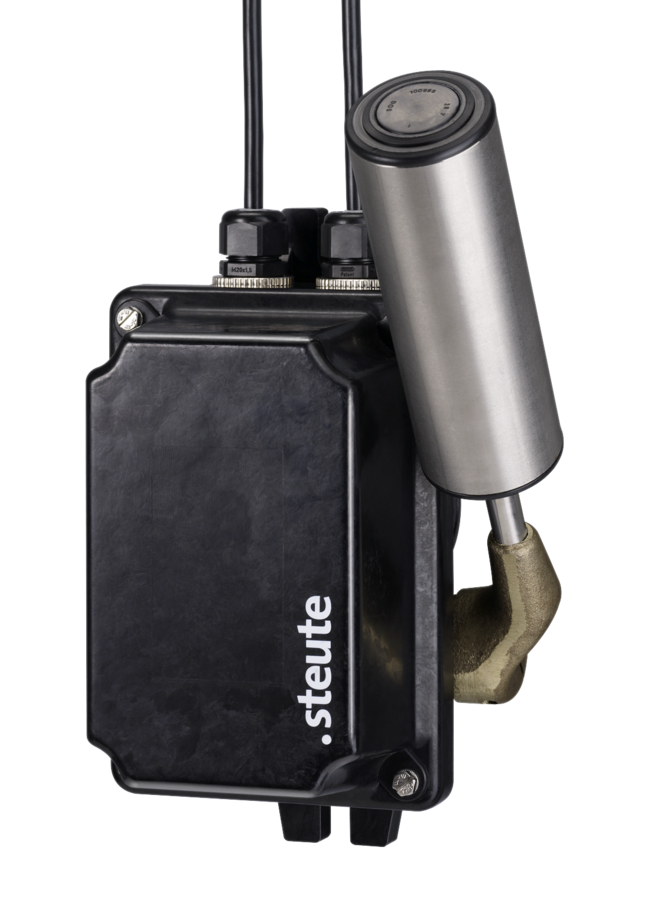

防爆跑偏开关

Ex ZS 90 SR


  • 气体防爆1区和粉尘防爆21区

  • 热固性塑料外壳

  • 2个或4个触点

  • 带有错开触点

  • 可提供带有杠杆锁定和解锁

  • 防跑偏操纵杆可连续调整

  • 注意: 下单时请注意国家对国际认证的要求！

技术参数

适用标准

EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN 60079-31, EN ISO 13849-1

外壳

热固性塑料, 抗紫外线UV依据EN ISO 4892

外盖

热固性塑料, 抗紫外线UV依据EN ISO 4892

防护等级

IP65 (IEC/EN 60529)

可靠性数据 B10d (10 % load)

Ex ZS 90 SR VD: 200 000,
Ex ZS 90 SR: 2 百万

TM

max. 20 years

内置模块

2 x Ex 14

触点材质

银

开关类型

缓动型, 肯定断开常闭触点

触点类型

1 NC/1 NO contact or 2 NC/2 NO contacts, type Zb

连接类型

电缆 H05VV-F

线缆长度

3 m

线缆进线孔

2 x M25 x 1.5 (包含2个线缆格兰头)

额定冲击耐受电压 Uimp

4 kV

额定绝缘电压 Ui

250 V

约定发热电流Ithe

6 A

应用类别

AC-15; DC-13

额定工作电压/电流 Ie/Ue

6 A/250 VAC; 0.25 A/230 VDC

短路保护

6 A gG/gN 型熔丝管

环境温度

T6: –20 °C … +65 °C,
T5: –20 °C … +75 °C, +90 °C with max. 3 A

机械寿命

Ex ZS 90 SR VD: > 100 000 操作次数,
Ex ZS 90 SR: > 1百万操作次数

撞击能量

max. 7 J

防爆标志

L II 2G Ex db IIC T6/T5 Gb,
L II 2D Ex tb IIIC T80 °C/T95 °C Db
IECEx Ex db IIC T6/T5 Gb,
Ex tb IIIC T80 °C/T95 °C Db

产品认证

PTB 03 ATEX 1070 X *
IECEx PTB 06.0098X *
* 参照内置开关

下载专区

安装和接线说明 – Ex ZS 90 SR

德语, 英语, 法语, 意大利语, 葡萄牙语

PDF 2 MB 16.10.2023
请访问相关产品页面获取更多下载内容。
