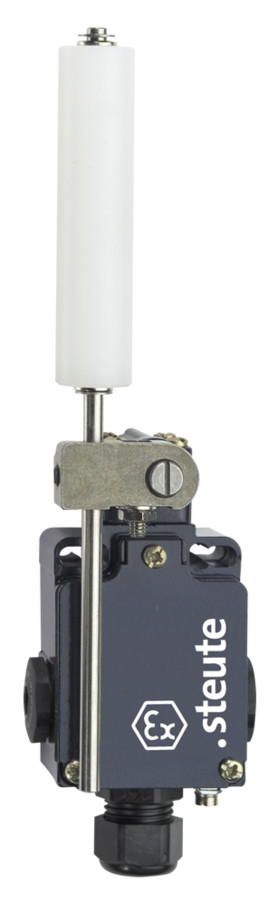

防爆跑偏开关

Ex 355 4VSR


  • 气体防爆1区和粉尘防爆21区

  • 金属外壳

  • 2个触点

  • 安装标准依据EN 50041

  • 接线箱

  • 带有尼龙滚轮的不锈钢杠杆长度可调整

  • 轻型到中型应用

技术参数

适用标准

EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN IEC 60079-7, EN 60079-31, EN ISO 13849-1

外壳

压铸锌, 瓷漆涂层

防护等级

IP67 (IEC/EN 60529)

可靠性数据 B10d (10 % load)

2 百万

TM

max. 20 years

内置模块

1 x Ex 95

触点材质

银

开关类型

缓动型, 肯定断开常闭触点

触点类型

1 NC/1 NO contact or 2 NC contacts, type Zb

连接类型

螺丝连接端子

线缆横截面

max. 1.5 mm² (incl. conductor ferrules)

线缆进线孔

3 x M20 x 1.5 (包含1个线缆格兰头)

夹紧范围

7 … 12 mm

额定冲击耐受电压 Uimp

4 kV

额定绝缘电压 Ui

250 V

约定发热电流Ithe

6 A

额定工作电压/电流 Ie/Ue

6 A/250 VAC; 0.25 A/230 VDC

应用类别

AC-15; DC-13

短路保护

6 A gG/gN 型熔丝管

环境温度

T6: –20 °C … +40 °C;
T5: –20 °C … +60 °C

机械寿命

> 1百万操作次数

运行周期

max. 1800/h

开关点的重复性精度

± 0.1 mm

触点打开行程

max. 2 x 3.5 mm

撞击能量

max. 7 J

防爆标志

L II 2G Ex db e IIC T6/T5 Gb,
L II 2D Ex tb IIIC T80 °C/T95 °C Db
IECEx Ex db e IIC T6/T5 Gb,
Ex tb IIIC T80 °C/T95 °C Db

产品认证

BVS 04 ATEX E 126
IECEx BVS 07.0013

下载专区

安装和接线说明 – Ex 355

德语, 英语, 法语, 意大利语, 葡萄牙语, 俄语

PDF 2 MB 03.07.2024
请访问相关产品页面获取更多下载内容。

版本 / 选项

以下版本/选择可根据需求提供

  • 粉尘防爆22区的特殊型号
