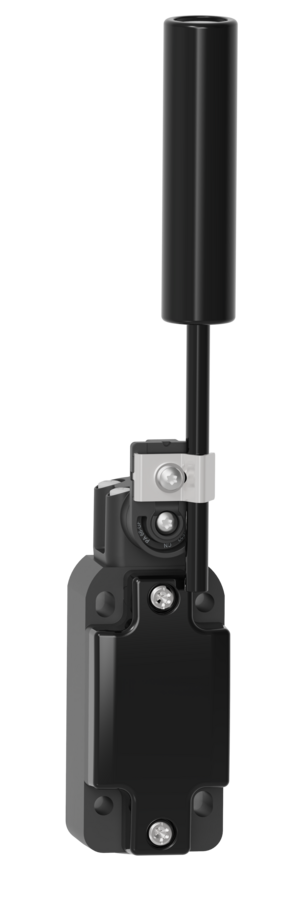

跑偏开关

ES 99 SR


  • 热塑性塑料外壳

  • 依据EN 50041设计

  • 缓动型

  • 2个触点

  • 防跑偏杠杆可以使用自锁机构按13°调整

  • 使用合适的线缆格兰头，可以达到高防护等级IP69

技术参数

适用标准

EN 60947-5-1

外壳

热塑性塑料, 自熄性 UL 94 V-0

外盖

热固性塑料, 自熄性 UL 94 V-0

操作头

塑料, 黑色

开关类型

type 1

编码等级

无编码

防护等级

IP66, IP67, IP69 (IEC/EN 60529) / IP69K (ISO 20653)

可靠性数据 B10d (10 % load)

2 百万

TM

max. 20 years

触点材质

银

触点类型

1 NC/1 NO, 2 NC or 1 NC/1 NO contact with contact overlapping, type Zb

开关类型

缓动型

连接类型

螺丝连接端子

线缆横截面

min. 0.75 mm² (AWG 18), max. 2.5 mm² (AWG 14), incl. conductor ferrules

线缆进线孔

1 x M20 x 1.5

应用类别

AC-15; DC-13

额定工作电压/电流 Ie/Ue

6 A/250 VAC, 0.25 A/230 VDC

短路保护

6 A gG/gN 型熔丝管

机械寿命

> 1百万操作次数

环境温度

–20 °C … +70 °C

下载专区

安装和接线说明 – ES 99 SR

德语, 英语, 法语, 意大利语, 葡萄牙语

PDF 3 MB 18.12.2023
请访问相关产品页面获取更多下载内容。
