技术参数
常规技术参数
- 适用标准
- EN 60947-5-1, EN 60947-5-5, EN ISO 13850, EN ISO 13849-1
- 外壳
- 压铸铝, 粉末涂层, RAL 1003
- 外盖
- 热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
- 拧紧力矩
- 螺丝盖: 2.4 Nm
- 防护等级
- IP67 (IEC/EN 60529)
- 可靠性数据 B10d (10 % load)
- 200 000
- TM
- max. 20 years
- 触点材质
- 银
- 触点类型
- 2 NC/2 NO contacts, type Zb
- 开关类型
- 缓动型, 肯定断开常闭触点
- 连接类型
- 接线盒 2 x 4针
- 线缆进线孔
- 3 x M20 x 1.5 (仅适用于线缆密封接头)
- 线缆横截面
- max. 2.5 mm² (包括导线套管)
- 额定冲击耐受电压 Uimp
- 2.5 kV
- 额定绝缘电压 Ui
- 250 V
- 约定发热电流Ithe
- 2 A
- 限制短路电流
- 1000 A
- 应用类别
- AC-15; DC-13
- 额定工作电压/电流 Ie/Ue
- 2 A/250 VAC; 0.25 A/230 VDC; 2 A/24 VDC
- 短路保护
- 2 A gG 型熔丝管
- 环境温度
- –25 °C … +70 °C
- 机械寿命
- > 100 000 操作次数
- 拉线长度
- 100 m
- 注释
- 每间隔5m，拉线需要一个支撑点。提供一个钢索套环。
- 产品认证
- ßda
- 重量
- 712 g
尺寸图
其他图纸

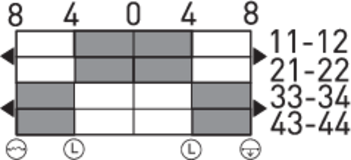

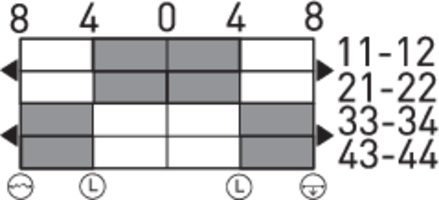

开关行程图
U 闭锁点
V 断线检测
W 拉线检测

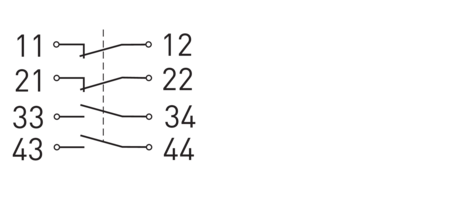

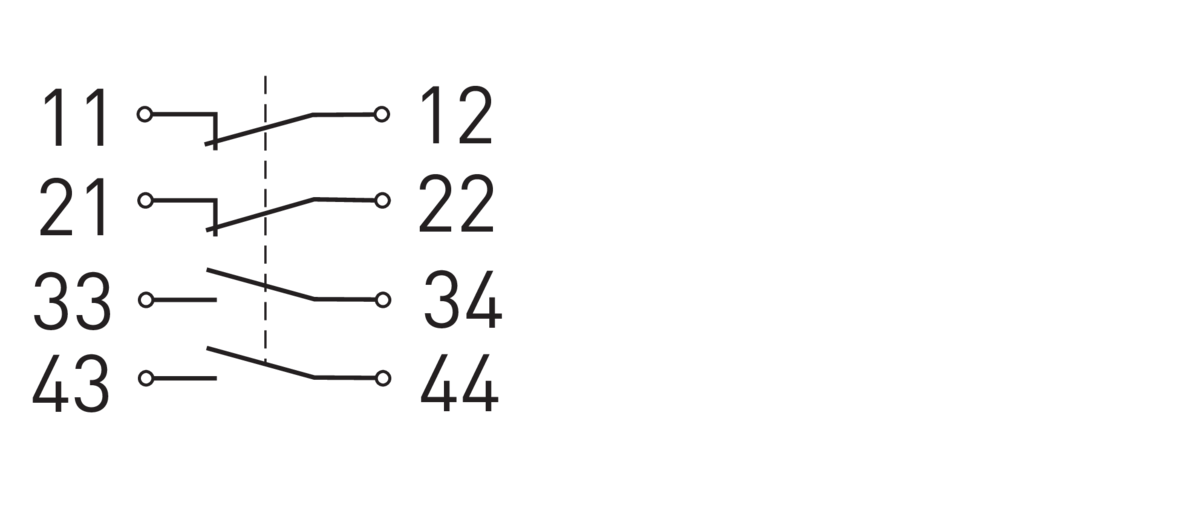

触点示意图
