技术参数
常规技术参数
- 适用标准
- EN 60947-5-1
- 外壳
- 压铸铝, 硬涂层外, 粉末涂层, 煤灰色, 类似于RAL 7016
- 外盖
- 不锈钢 1.4404, 粉末涂层, 信号黄, 类似于RAL 1003
- 防护等级
- IP66/IP67 (IEC/EN 60529)
- 可靠性数据 B10d (10 % load)
- 200 000
- TM
- max. 20 years
- 触点材质
- 银, 镀金
- 开关类型
- 速动型, 主动式断开NC触点, 类似GS-ET-15, 5.13.2
- 触点类型
- 2个常闭触点/1个常开触点
- 连接类型
- 螺丝连接端子
- 线缆横截面
- max. 2.5 mm² (包括导线套管)
- 线缆进线孔
- 1 x M16 x 1.5
- 额定冲击耐受电压 Uimp
- 6 kV
- 额定绝缘电压 Ui
- 230 V
- 约定发热电流Ithe
- 1.5 A
- 应用类别
- AC-15
- 额定工作电压/电流 Ie/Ue
- 1.5 A/230 VAC
- 短路保护
- 1.5 A gG/gN 型熔丝管
- 环境温度
- –40 °C … +70 °C
- 机械寿命
- > 100 000 操作次数
尺寸图
其他图纸

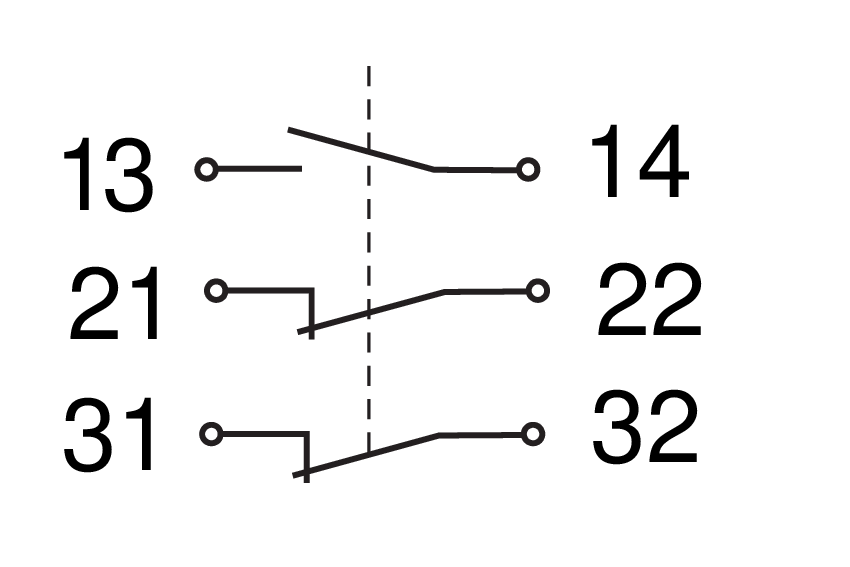

触点示意图
Contact symbols are shown in a pretensioned condition caused by the counterweight.
开关行程图
