技术参数
常规技术参数
- 适用标准
- EN 60947-5-1, EN ISO 13849-1, BG-GS-ET-15
- 外壳
- 压铸铝, 粉末涂层
- 外盖
- 热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
- 防护等级
- IP65 (IEC/EN 60529)
- 可靠性数据 B10d (10 % load)
- 2 百万
- TM
- max. 20 years
- 触点材质
- 银
- 开关类型
- snap action, positive break NC contacts A
- 触点类型
- 1个常闭触点/1个常开触点
- 连接类型
- 螺丝连接端子
- 线缆横截面
- max. 2.5 mm² (包括导线套管)
- 线缆进线孔
- 2 x M20 x 1.5
- 额定冲击耐受电压 Uimp
- 6 kV
- 额定绝缘电压 Ui
- 400 V
- 约定发热电流Ithe
- 6 A
- 应用类别
- AC-15
- 额定工作电压/电流 Ie/Ue
- 6 A/400 VAC
- 短路保护
- 6 A gG/gN 型熔丝管
- 环境温度
- –25 °C … +70 °C
- 机械寿命
- > 1百万操作次数
- 拉线长度
- 5 m
- 注释
- 每间隔3m，拉线需要一个支撑点。提供一个钢索套环。
- 产品认证
- da
- 重量
- 340 g

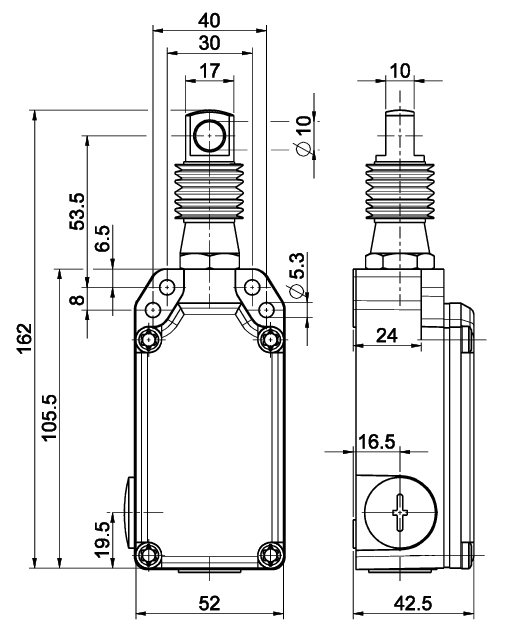

尺寸图
其他图纸
开关行程图
V 断线检测
W 拉线检测
触点示意图
