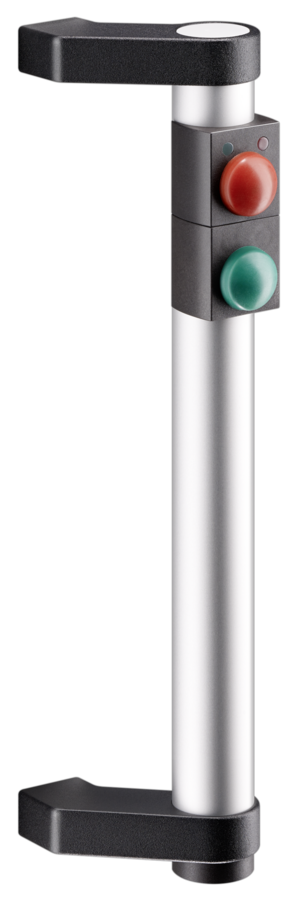

多功能控制

TGM-300-W GR x S-L

物料号: 1312085

此产品只能根据需求供应，请联系销售团队。 联系我们

产品特点

  • 铝握把，银色亚光电镀

  • 寿命长

  • 选型用于右铰链门

  • 第一个按钮：授权按钮：单断开切换触点

  • 绿色和红色LED

  • 第二个按钮：启动按钮：1个常开触点

  • 带有接插件连接器M12 x 1, 12-针

  • 订购包含颜色（蓝色、红色、绿色）

技术参数

适用标准
EN 60947-5-1
外壳
铝, 阳极电镀, 银色亚光电镀
防护等级
IP67 (IEC/EN 60529)
连接类型
连接器 M12 x 1, 12-针
额定工作电压/电流 Ie/Ue
0.5 A/24 VDC; LEDs: 10 mA/24 VDC
额定绝缘电压 Ui
30 VDC
防污等级
3
安全等级
III
机械寿命
> 1百万操作次数
环境温度
–25 °C … +55 °C

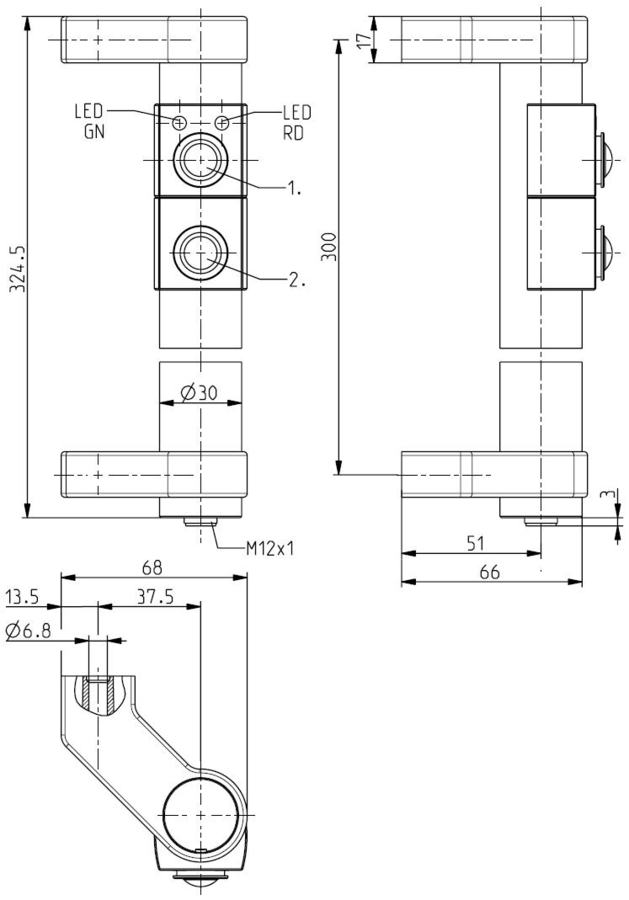

尺寸图

其他图纸

LEDs触点示意图
授权按钮触点示意图
启动按钮触点示意图
插入式接头

引脚分配（从插入方向看）
插入式接头M 12 x 1, 12-针

下载专区

安装和接线说明 – TG / TGM

德语, 英语, 法语, 意大利语, 葡萄牙语

PDF3 MB 13.11.2025
