操作半径 铰链的轴线应该在安全开关的顶部边缘和同一平面上的 x mm.
a = 操作件平面的操作半径
b = 与操作件平面成直线的操作半径
x = 轴偏差

注意！x必须参考外壳表面，而不是插入的操作件。
标准产品

STM 295 / Ex STM 295 附件

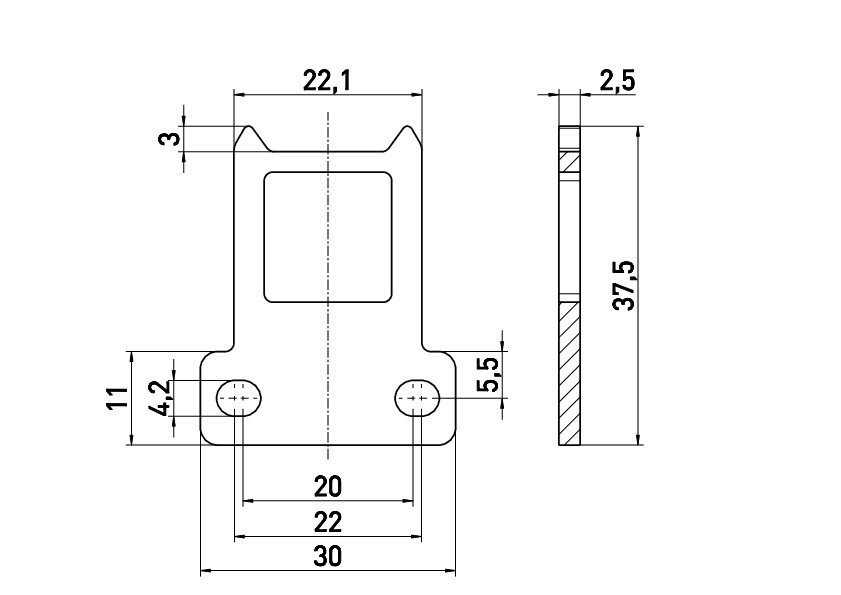

直型操作件 STM 295-B1

物料号: 1183481旧物料号: 04.95.1233

联系我们

产品特点

  • 不锈钢1.4301

  • 铰链式防护装置的操作半径a = 350 mm和b = 700 mm

  • 轴偏差x = 11 mm

注释

  • 发货包含3个横槽密封塞

下载专区

安装说明 – STM 295-B1, -B5, -B6

德语, 英语, 法语, 意大利语, 葡萄牙语

PDF118 KB 31.05.2024
