操作半径 铰链的轴线应该在安全开关的顶部边缘和同一平面上的 x mm.
a = 操作件平面的操作半径
b = 与操作件平面成直线的操作半径
x = 轴偏差

注意！x必须参考外壳表面，而不是插入的操作件。

ST 98 / Ex 98 ST / Ex 99 ST 附件

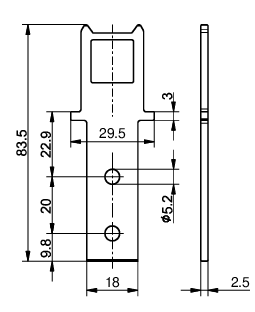

直型操作件 ST 98/99-B1

物料号: 1451618

联系我们

产品特点

  • 铰链式防护装置的操作半径a = 900 mm和b = 700 mm

  • 轴偏差x = 3 mm

下载专区

安装和接线说明 – ST 98/99-B1, -B5, -B6

德语, 英语, 法语, 意大利语, 葡萄牙语

PDF 357 KB 04.10.2023
