操作半径 铰链的轴线应该在安全开关的顶部边缘和同一平面上的 x mm.
a = 操作件平面的操作半径
b = 与操作件平面成直线的操作半径
x = 轴偏差

注意！x必须参考外壳表面，而不是插入的操作件。

Ex AZ 16 附件

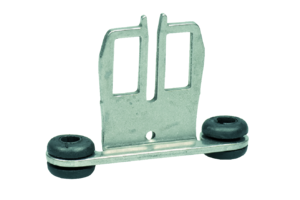

直型操作件 AZ 15/16-B1-2245 with rubber

物料号: 1477477

联系我们

产品特点

  • 铰链式防护装置的操作半径a = 150 mm和b = 150 mm

  • 轴偏差x = 14 mm

  • 橡胶安装阻尼振动在防护装置上

  • 固定操作头的拧紧力矩200 Ncm

下载专区

安装说明 – AZ 16-B1, -B2, -B3

德语, 英语, 法语, 意大利语, 葡萄牙语, 俄语

PDF 2 MB 04.10.2023
