带固定导轨的操作件

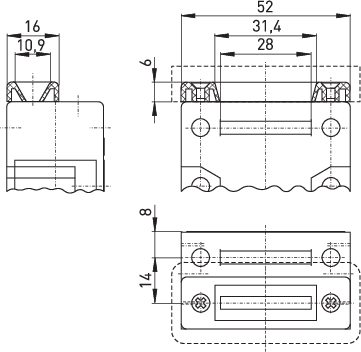

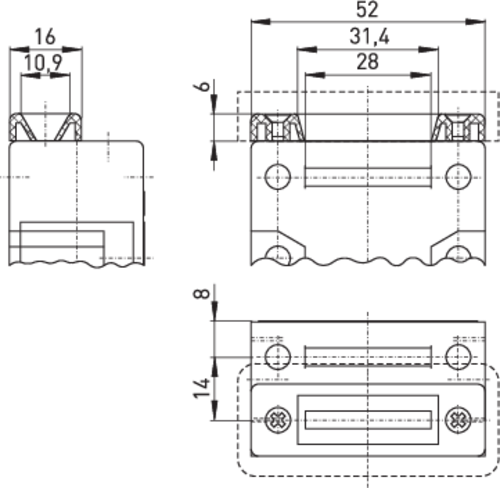

固定导轨

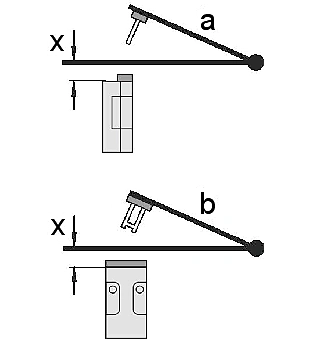

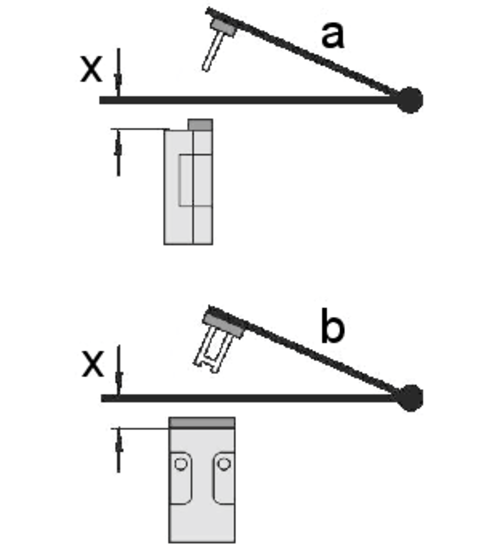

操作半径 铰链的轴线应该在安全开关的顶部边缘和同一平面上的 x mm.
a = 操作件平面的操作半径
b = 与操作件平面成直线的操作半径
x = 轴偏差

注意！x必须参考外壳表面，而不是插入的操作件。
标准产品

Ex AZ 16 附件

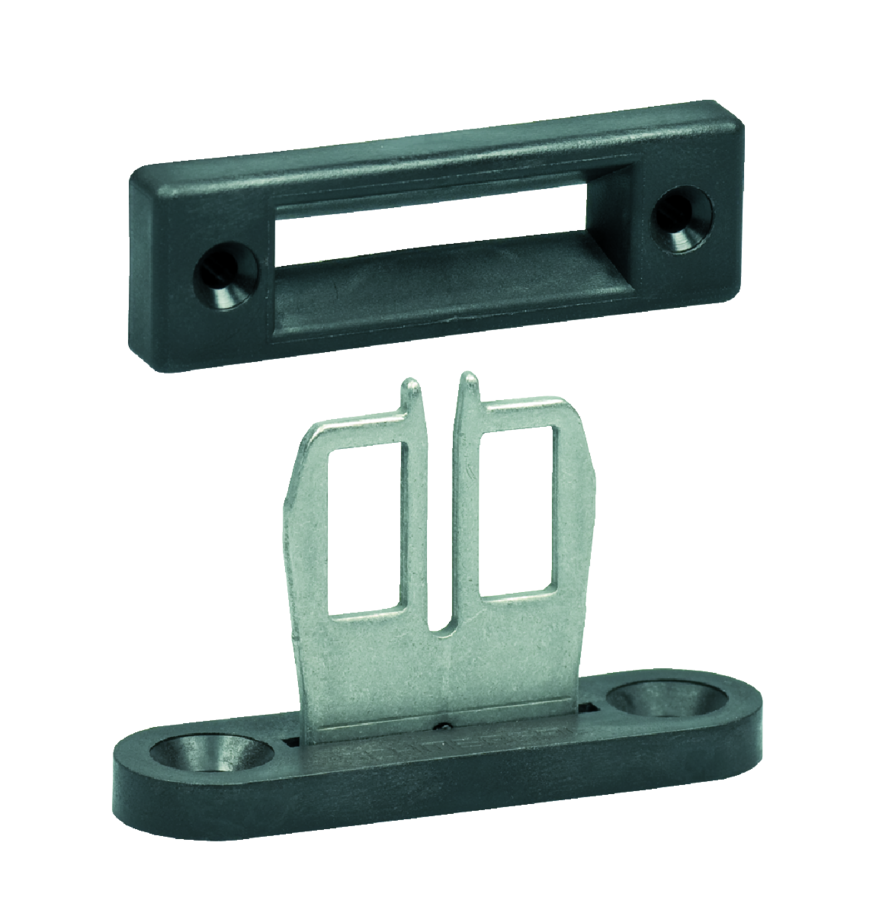

直型操作件 AZ 15/16-B1-2177 with centering guide

物料号: 1172957旧物料号: 01.08.0199

联系我们

产品特点

  • 铰链式防护装置的操作半径a = 150 mm和b = 150 mm

  • 轴偏差x = 11 mm

  • 轻型不可控防护装置的联锁

下载专区

安装说明 – AZ 16-B1, -B2, -B3

德语, 英语, 法语, 意大利语, 葡萄牙语, 俄语

PDF2 MB 04.10.2023
