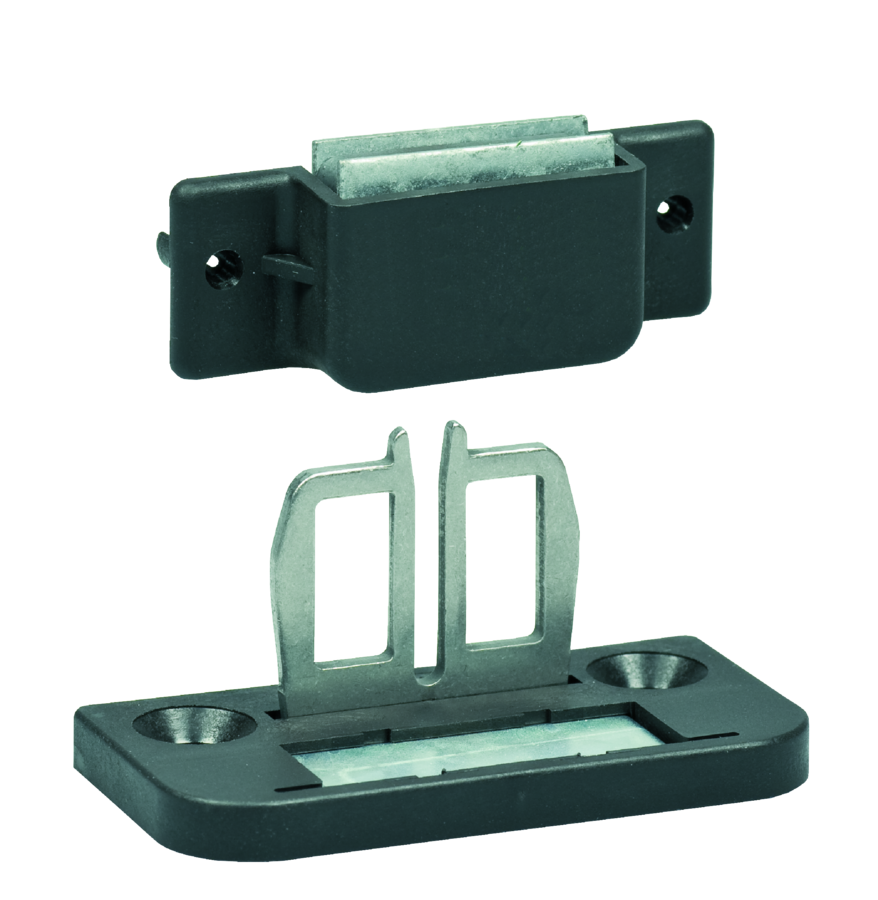

直型操作件 AZ 15/16-B1-1747 with magnetic latch

物料号: 1172954旧物料号: 01.08.0196

标准产品
此产品只能根据需求供应，请联系销售团队。 联系我们

产品特点

  • 铰链式防护装置的操作半径a = 150 mm和b = 150 mm

  • 轴偏差x = 5 mm

  • 轻型防护装置的自由联锁，把持力：30 N

  • 磁锁易于安装在任意操纵面

  • 适用于改造设备

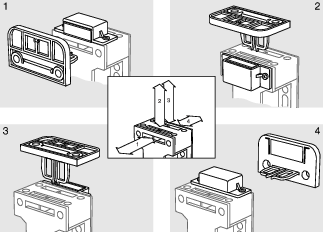

尺寸图

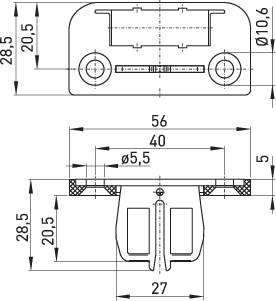

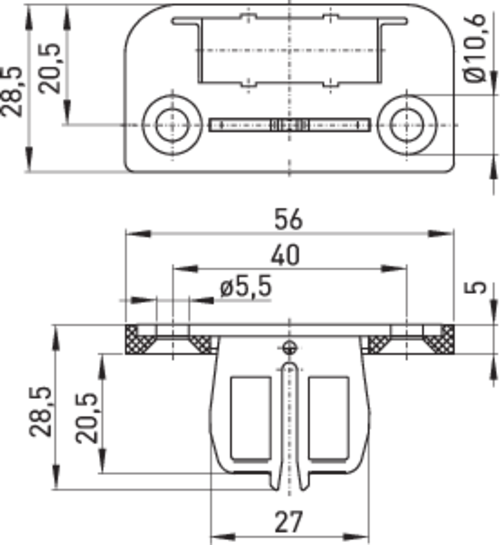

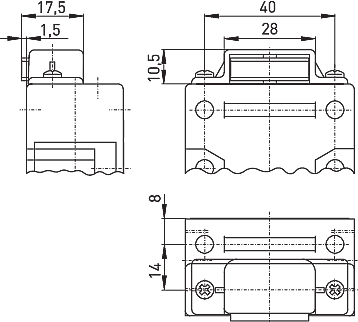

其他图纸

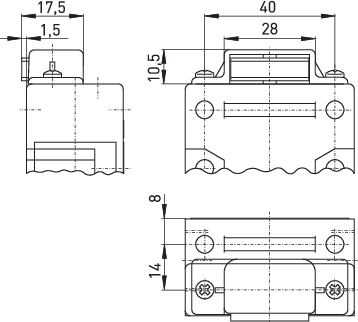

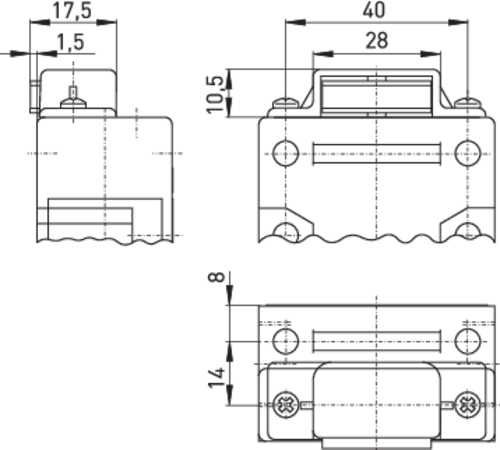

带磁锁的操作件
磁锁

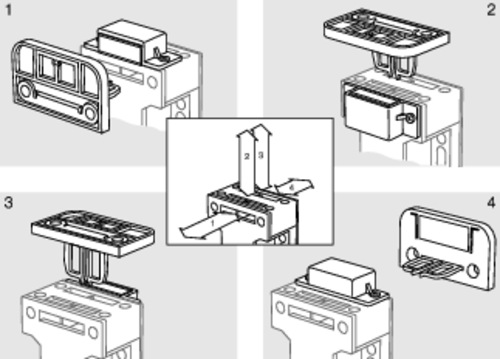

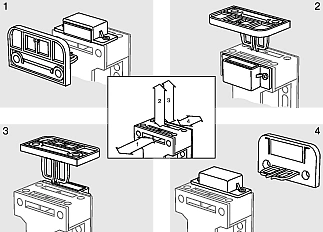

操作半径

铰链的轴线应该在安全开关的顶部边缘和同一平面上的 x mm.
a = 操作件平面的操作半径
b = 与操作件平面成直线的操作半径
x = 轴偏差

注意！x必须参考外壳表面，而不是插入的操作件。

下载专区

安装说明 – AZ 16-B1, -B2, -B3

德语, 英语, 法语, 意大利语, 葡萄牙语, 俄语

PDF2 MB 13.11.2025
