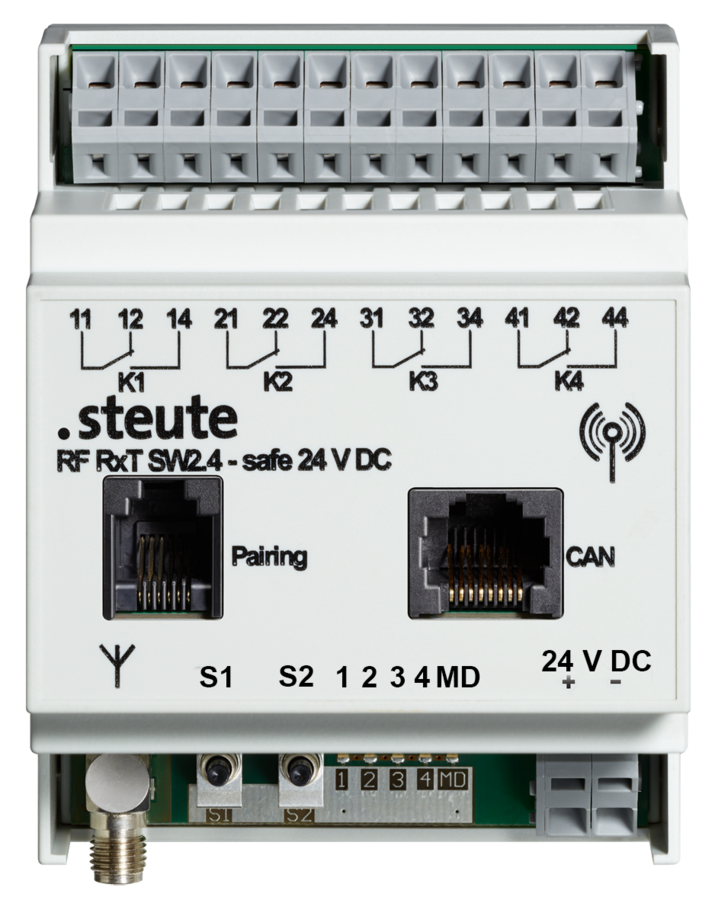

产品特点
仅在无线脚踏开关套装
sWave® 2.4 GHz无线技术
2-通道：无源，冗余继电器输出
4个切换触点，max. 2 A
LED灯用于指示和开关状态
SMA接插件连接器用于外接天线
CANopen诊断接口
技术参数
常规技术参数
适用标准
EN 60947-5-1, EN 61000-6-2, EN 61000-6-3, EN 61326-3-1, EN ISO 13849-1, EN 62061, EN 61784-3, EN 60068-2-6, EN 60068-2-27
防护等级
IP20 (IEC/EN 60529)
安装
DIN 导轨安装依
连接类型
terminals with CAGE CLAMP WAGO Series 236: 0.08 … 2.5 mm² / AWG 28-12, AWG 12: THHN, THWN, stripping length 5 … 6 mm / 0.22 in
额定工作电压/电流 Ie/Ue
max. 0.1 A/24 VDC -15 % … +10 %;
输出触点: 2 A/24 VDC
短路保护
Ue: 0,5 A (缓供);
输出触点: 2 A gG/gN 型熔丝管
输出
切换触点继电器, 积极引导
应用类别
DC-13
显示
1 x 绿色LED灯：准备使用,
4 x 橙色LED灯：开关状态信号
EMC参数
根据EMC指令
防污等级
3
安全等级
II
过电压类别
III
风险时刻
< 200 ms
触点电阻
在新条件下 100 mΩ
环境温度
0 °C … +55 °C
贮藏和运输温度
–25 °C … +85 °C
机械寿命
> 10百万操作次数
抗冲击性
10 g
抗振动
10 g
产品认证
欧洲: RED 2014/53/EU
美国: FCC-Id. T7V-BC06
加拿大: IC 216Q-BC06
日本: ? ARIB STD-T66
产品认证
TÜV Nord
d
无线技术
协议
sWave®
频率
2.4 - 2.4835 GHz
传输电源
3.15 mW
无线范围
室内max. 15 m
安全相关数据
EN ISO 13849-1
性能等级 PL d
类别
3
TM
max. 20 years
系统平均无危险故障时间
74 years
DC/DCavg
60 %
PFHd
1.55 x 10-7 1/h
Dimensions
