技术参数
常规技术参数
- 适用标准
- EN 60947-5-2, EN 61000-6-2, EN 61000-6-3, EN 301 489-3, EN 300 220-2
- 外壳
- 热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
- 拧紧力矩
- M4 安装螺丝外壳: max. 1.2 Nm
M2.5 螺丝盖: 约0.45 Nm
- 防护等级
- IP54 (IEC/EN 60529)
- 传感器
- 红外反射光传感器
- 环境温度
- 0 °C … +65 °C
- 感应距离
- 白纸：170 mm
灰卡18%反射：90 mm
蓝色储物箱：90 mm
红色储物箱：120 mm
黑色储物箱：40 mm
- 开关频率
- max. 1 Hz
- 待机电流
- 传感器不动作时 130 µA,
传感器动作时 250 µA
- 操作时间
- min. 300 ms
- 机械寿命
- > 1百万操作次数
- 注释
- 电池电压和开关状态传输
- 重量
- 76 g
无线技术
General
- 频率
- 916.5 MHz (日本)
- 数据速率
- 66 kbps
- 信道带宽
- 520 kHz
- 调制原理
- 2-FSK
- 协议
- sWave®
- 产品认证
- 日本: ? ARIB STD-T108: 204-610002
Function
- 电报频率
- max. 1440次报文（含重复）/小时
- 传输电源
- < 1 mW
- 无线范围
- 室外max. 150 m, 室内max. 20 m
- 注释
- 状态信号 - 可通过无线接收器单独配置（出厂状态：无状态信号）
电源电压
- 电源
- 锂电池Tadiran SL-2770 (C), 可更换
- 系统
- Li/SOCl2
- 标称电压
- 3.6 V
- 标称容量
- 8.5 Ah
- 电池寿命
- 取决于开关频率
传感器主要未操作
1秒 – 大约1070天，10秒 – 大约2300天，100秒 – 大约2600天
传感器主要操作
1秒 – 大约1000天，10秒 – 大约1300天，100秒 – 大约1400天

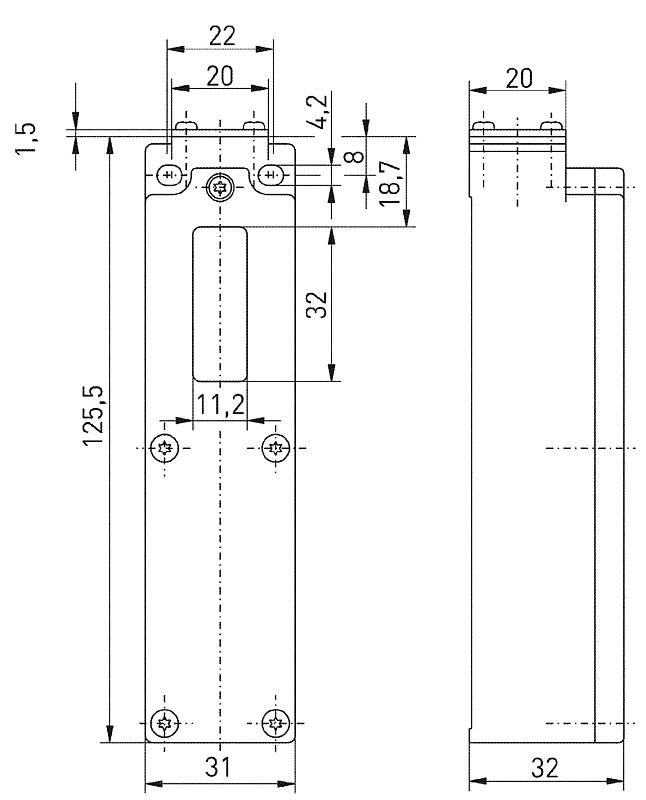

尺寸图
