技术参数
常规技术参数
- 适用标准
- EN 60947-5-2
- 外壳
- 黄铜, 镀镍
- 前盖
- POM
- 防护等级
- IP67 (IEC/EN 60529)
- 连接类型
- PVC电缆
- 线缆直径
- 4.1 mm
- 线缆横截面
- 3 x 0.25 mm²
- 线缆长度
- 2 m
- 触点类型
- 1个常开触点, PNP, 3-线
- 额定感应距离 sn
- 2 mm
- 修正系数
- Steel (S235JR) = 1;
Stainless steel approx. 0.7; Brass approx. 0.5; Aluminium approx. 0.5; Copper approx. 0.4
- 额定工作电压范围 UB
- 10 … 30 VDC
- 余纹波
- ≤ 10 %
- 开关电流
- max. 0.2 A
- 额定电流的电压降
- max. 1.8 V
- 冲击电流的吸收
- < 15 mA at 24 VDC
- 磁滞现象
- 約 10 %
- 开关频率
- 1000 Hz
- 重复性
- ≤ 3 %
- 保护电路
- 电感干扰保护, 极性反转保护, 短路和过载保护
- LED显示
- lights up yellow on actuation
- 环境温度
- –25 °C … +85 °C
- 重量
- 84 g
尺寸图
其他图纸
触点示意图

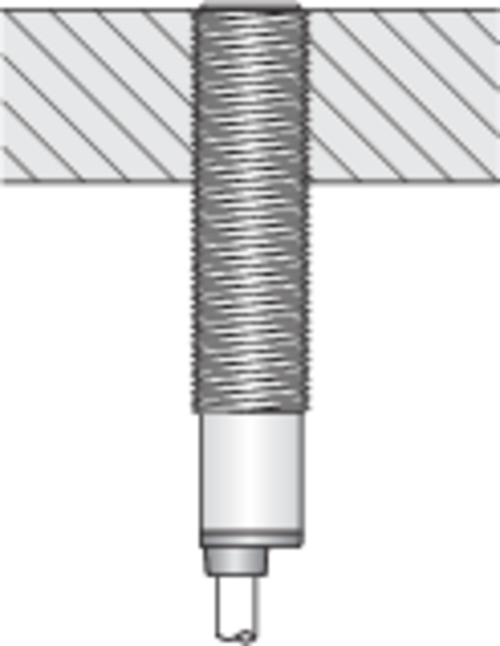

齐平安装
并排安装图
