技术参数
常规技术参数
- 适用标准
- EN 60947-5-1
- 外壳
- 压铸铝, 粉末涂层
- 踏板
- 热塑性塑料, 增强型玻璃纤维, 抗冲击
- 防护罩
- 热塑性塑料, 增强型玻璃纤维, 抗冲击
- 拧紧力矩
- 螺丝盖: 约 3 Nm
- 防护等级
- IP66, IP67, IP69 (IEC/EN 60529) / IP69K (ISO 20653)
- 可靠性数据 B10d (10 % load)
- 2 百万
- TM
- max. 20 years
- 连接类型
- 螺丝连接端子
- 线缆横截面
- max. 2.5 mm² (包括导线套管)
- 线缆进线孔
- 1 x M20 x 1.5
- 触点材质
- 银
- 开关类型
- snap action, positive break NC contacts A
- 触点类型
- 2 NC/2 NO contacts, type Zb
- 应用类别
- AC-15
- 额定工作电压/电流 Ie/Ue
- 6 A/400 VAC
- 短路保护
- 6 A gG/gN 型熔丝管
- 环境温度
- –25 °C … +80 °C
- 机械寿命
- > 1百万操作次数
- 重量
- 1300 g
尺寸图
其他图纸
触点示意图

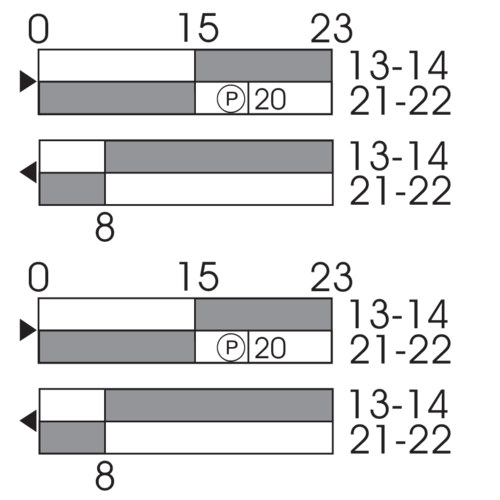

开关行程图
T 肯定断开行程/角度
