技术参数
常规技术参数
- 适用标准
- EN ISO 13849-1, EN 60947-5-1, BG-GS-ET-15
- 外壳
- 压铸铝, 粉末涂层
- 踏板
- 热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
- 防护罩
- 压铸铝, 粉末涂层
- 防护等级
- IP65 (IEC/EN 60529)
- 可靠性数据 B10d (10 % load)
- 200 000
- TM
- max. 20 years
- 连接类型
- 螺丝连接端子
- 线缆横截面
- min. 0.5 mm², max. 2.5 mm² (rigid or flexible with conductor ferrules)
- 线缆进线孔
- 1 x M20 x 1.5
- 触点材质
- 金
- 防污等级
- 3
- 安全等级
- I
- 开关类型
- 缓动型, 肯定断开常闭触点
- 触点类型
- 2个常开触点/2个常闭触点
- 操动力
- pressure point approx. 245 N
- 应用类别
- AC-15
- 额定冲击耐受电压 Uimp
- 6 kV
- 额定绝缘电压 Ui
- 500 V
- 限制短路电流
- 1100 A
- 约定发热电流Ithe
- 6 A
- 额定工作电压/电流 Ie/Ue
- BG: 400 V, 6 A, AC-15
CSA: 250 V, 10 A, A300, Q150
- 触点负载容量
- max. 400 VAC, max. 6 A (cos φ = 1)
- 短路保护
- 6 A gG 型熔丝管
- 环境温度
- –25 °C … +80 °C
- 机械寿命
- > 100 000 操作次数
- 产品认证
- ßda
- 重量
- 1500 g

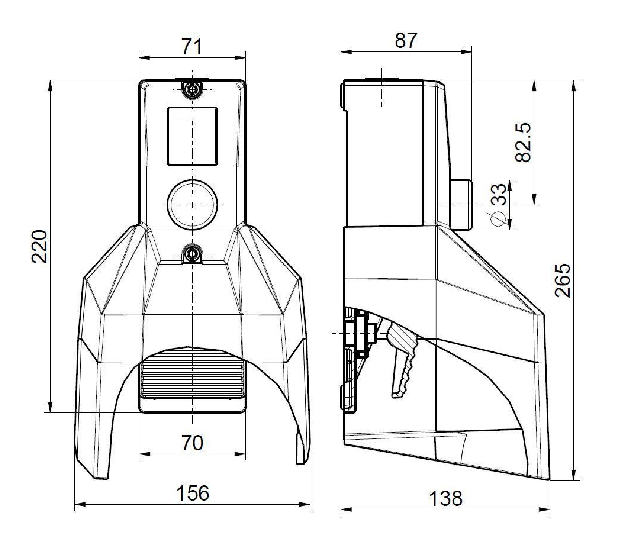

尺寸图
其他图纸

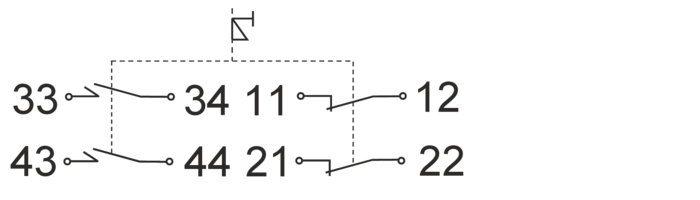

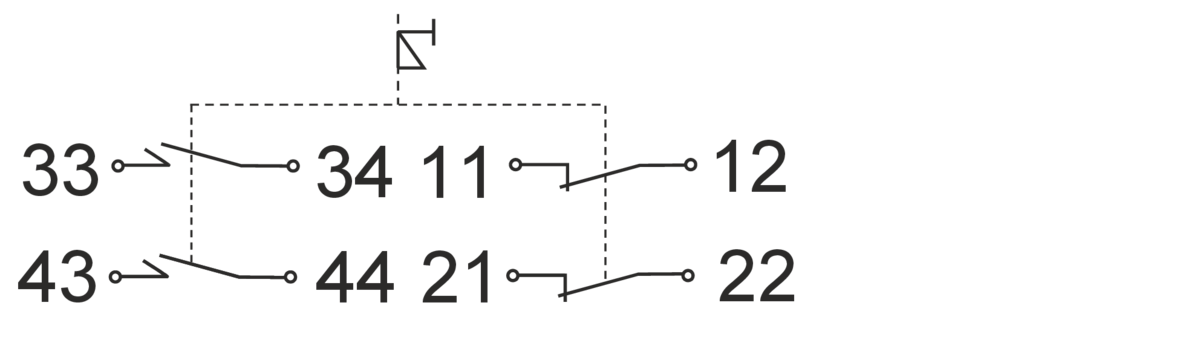

触点示意图

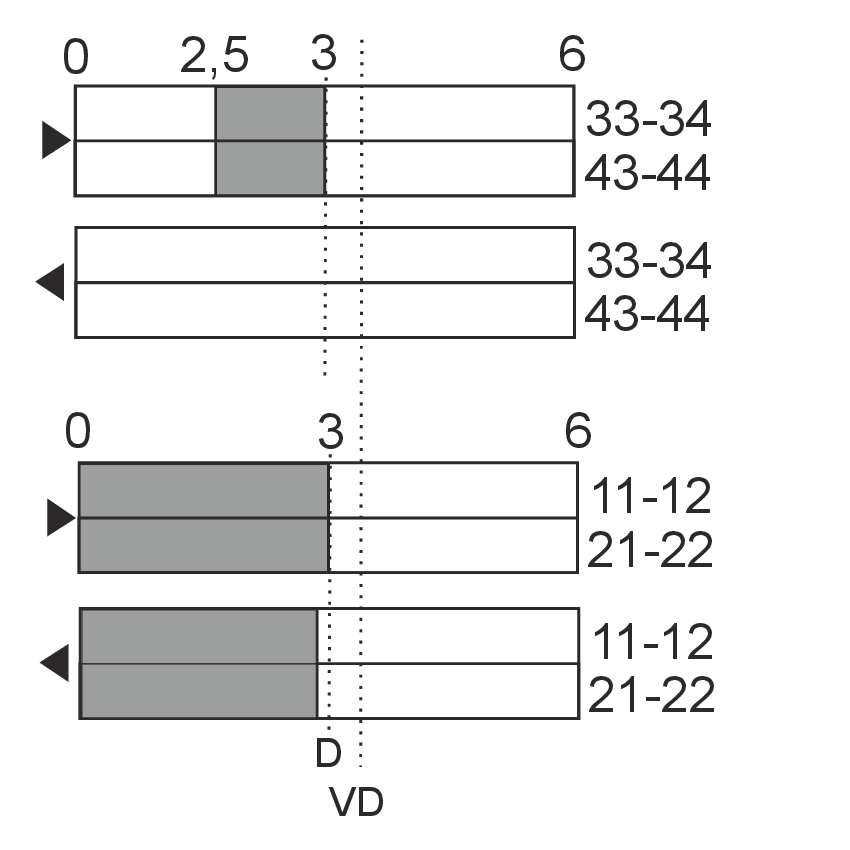

开关行程图
