技术参数
常规技术参数
- 适用标准
- EN 60947-5-1
- 外壳
- 压铸铝, 瓷漆涂层, RAL 5011
- 踏板
- 热塑性塑料, 增强型玻璃纤维, 抗冲击
- 防护罩
- 热塑性塑料, 增强型玻璃纤维, 抗冲击
- 拧紧力矩
- 螺丝盖: 约 3 Nm
- 防护等级
- IP66, IP67, IP69 (IEC/EN 60529) / IP69K (ISO 20653)
- 可靠性数据 B10d (10 % load)
- 2 百万
- TM
- max. 20 years
- 连接类型
- 螺丝连接端子
- 线缆横截面
- max. 2.5 mm² (包括导线套管)
- 线缆进线孔
- 1 x M20 x 1.5
- 触点材质
- 银
- 开关类型
- 缓动型, 肯定断开常闭触点
- 触点类型
- 第2步切换: 1个常闭触点/1个常开触点 压力点: 1个常闭触点/1个常开触点
- 操动力
- pressure point approx. 245 N
- 应用类别
- AC-15
- 额定工作电压/电流 Ie/Ue
- 6 A/400 VAC
- 短路保护
- 6 A gG/gN 型熔丝管
- 环境温度
- –25 °C … +80 °C
- 机械寿命
- > 1百万操作次数
- 产品认证
- a
- 重量
- 972 g
尺寸图
其他图纸

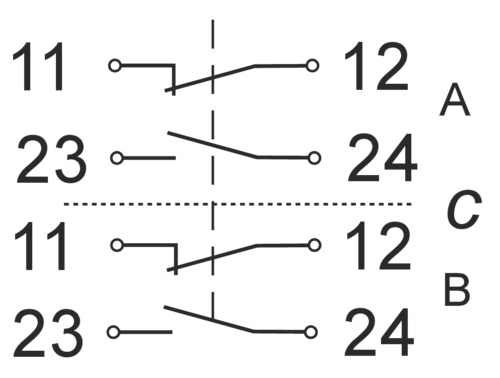

触点示意图
c 压力点

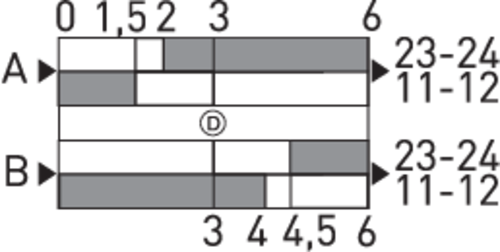

开关行程图
c 压力点
