技术参数
常规技术参数
- 适用标准
- EN ISO 13849-1, EN 60947-5-1, EN 60947-5-5, GS-ET-08
- 外壳
- 压铸铝, 粉末涂层
- 踏板
- 热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
- 防护罩
- 压铸铝, 粉末涂层
- 防护等级
- IP65 (IEC/EN 60529)
- 可靠性数据 B10d (10 % load)
- 100 000
- TM
- max. 20 years
- 连接类型
- screw connection terminals
emergency-stop: spade connection 2.8 x 0.8 mm
- 线缆进线孔
- 1 x M20 x 1.5
- 触点材质
- 银
- 开关类型
- 缓动型, 肯定断开常闭触点
- 应用类别
- AC-15; DC-13
- 限制短路电流
- 1000 A
- 额定工作电压/电流 Ie/Ue
- 16 A/400 VAC
紧急停止按钮: 1.5 A/250 VAC
- 额定冲击耐受电压 Uimp
- 6 kV
- 额定绝缘电压 Ui
- 250 V
- 短路保护
- 6 A 类型 D
- 环境温度
- –25 °C … +80 °C
- 机械寿命
- > 50 000 操作次数
- 重量
- 1320 g
尺寸图
其他图纸

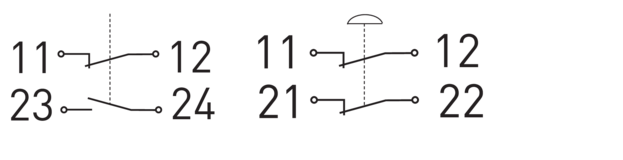

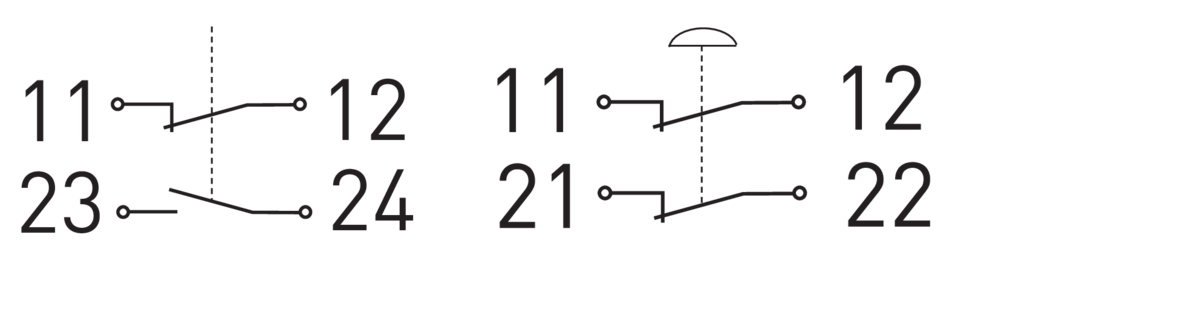

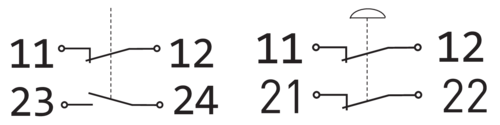

触点示意图
开关行程图
