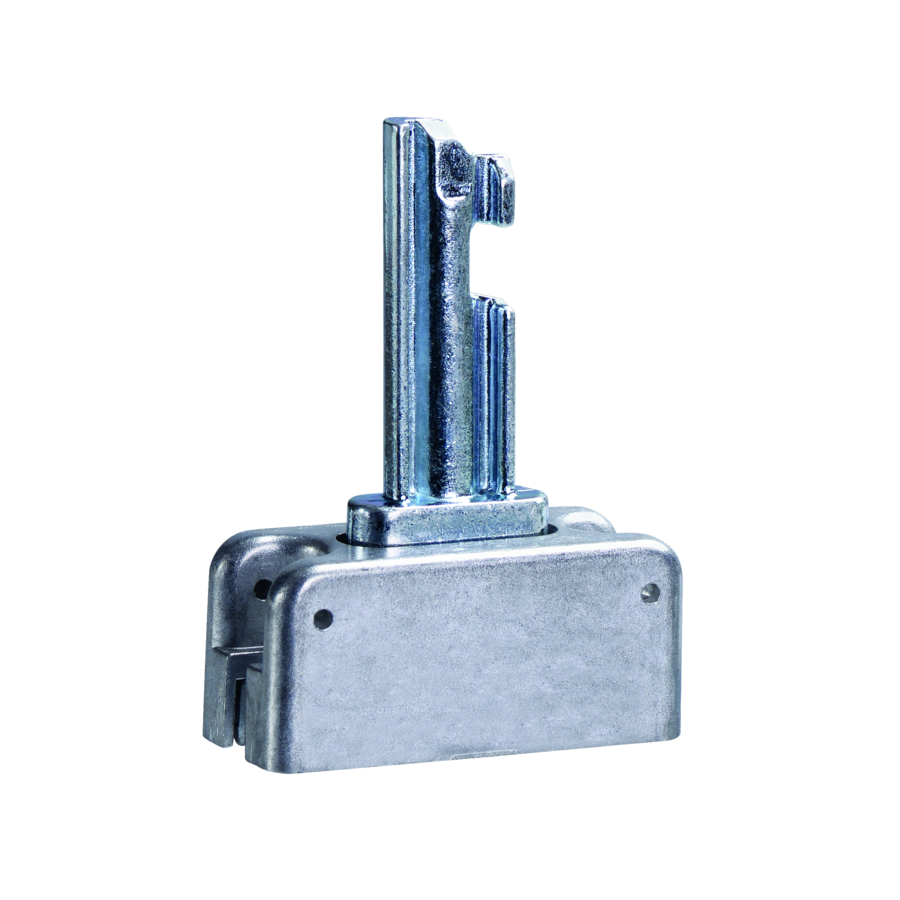

产品特点
特别适用于滑动式和铰链式的防护装置
通过宽边插片让操作半径变得很小
操作半径可调整使用六角扳手
注释
在孔中安装销钉，可以防止操作头掉落。
当操作件插入时，操作件的法兰和开关外壳的间距必须小于3 mm。
技术参数
常规技术参数
- 剪应力
- 25000 N
- 操作半径
- min. 250 mm
- 重量
- 160 g
尺寸图
其他图纸

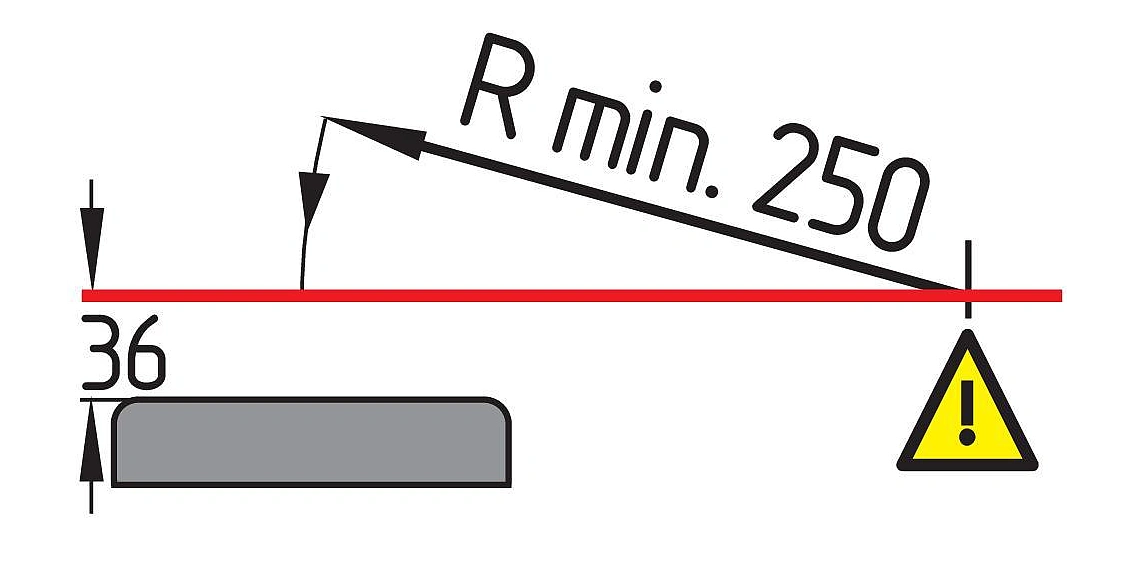

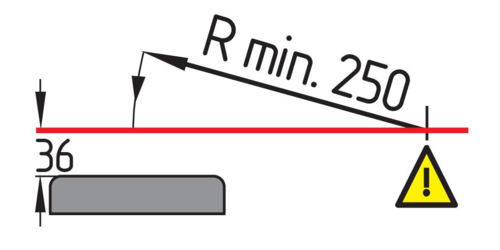

操作半径
注意！36mm必须参考外壳表面，而不是插入的操作件。

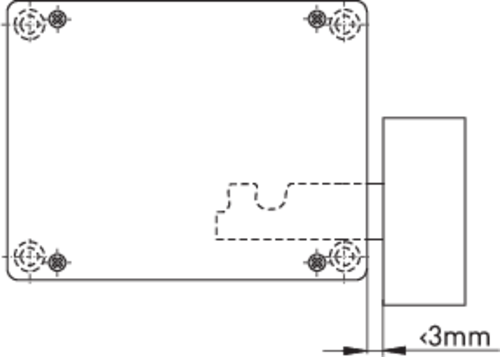

操作件/外壳之间的距离
调整
