防爆限位开关

ExM 14 FR - 5m

物料号: 1178551 旧物料号: 14751303

联系我们

产品特点

Ex
  • 气体防爆1区和粉尘防爆21区

  • 热塑性塑料外壳

  • 双重绝缘 X

  • 安装标准依据EN 50047

  • 带有预置线缆

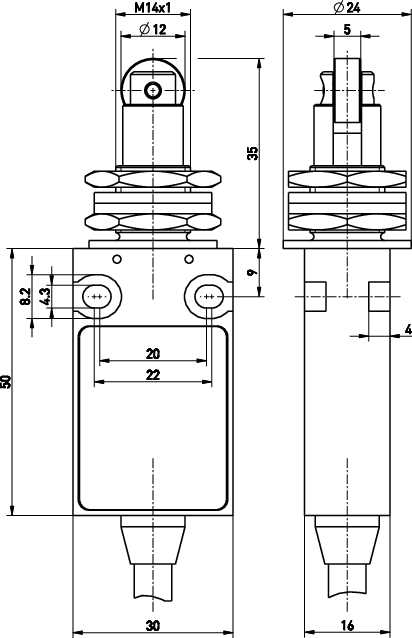

  • 操作头:正面安装滚轮柱塞FR

  • 操作头垂直 25°方向运动速度0.5 m/s

  • 金属滚轮

  • 注意: 下单时请注意国家对国际认证的要求!

注释

  • 根据需求操作头可以90°调整位置

技术参数

适用标准

EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN 60079-31

外壳

热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0

防护等级

IP65 (IEC/EN 60529)

触点材质

开关原理

速动型

开关元件

1 change-over contact with single break, type C

连接类型

电缆 H05VV-F

线缆横截面

3 x 0.75 mm² (incl. conductor ferrules)

电缆长度

5 m

额定冲击耐受电压 Uimp

4 kV

额定绝缘电压 Ui

250 V

约定发热电流Ithe

5 A

额定工作电压/电流 Ie/Ue

5 A/250 VAC; 0.16 A/230 VDC

应用类别

AC-15; DC-13

短路保护

5 A gG/gN 型熔丝管

环境温度

–20 °C … +60 °C

机械寿命

> 1百万操作次数

运行周期

max. 1800/h

开关点的重复性精度

± 0.1 mm

触点打开行程

max. 2 x 4 mm

防爆标志

L II 2G Ex d IIC T6 Gb,
L II 2D Ex tb IIIC T80 °C Db IP65

产品认证

PTB 03 ATEX 1069 X

重量

425 g

下载专区

Loading...
安装和接线说明 – Ex 14 / ExM 14

德语, 英语, 法语, 意大利语, 葡萄牙语

PDF 6 MB 13.06.2024

版本 / 选项

以下版本/选择可根据需求提供

  • 线缆进线孔在侧面

  • 镀金触点

  • 重叠触点(仅缓动)

  • 闭锁元件(开/关原理)

  • 耐低温至-40 °C的版本

  • 粉尘防爆22区的特殊型号
