防爆紧急拉绳开关

Ex ZS 73 S 2Ö VD - 3m

物料号: 1180510 旧物料号: 73530301

联系我们

产品特点

Ex Safety
  • 气体防爆1区和粉尘防爆21区

  • 金属外壳

  • 2个触点

  • 线长可达2 x 100米

  • 可通过按钮(VD)解锁

  • 拉线和断线检测

  • 注意: 下单时请注意国家对国际认证的要求!

注释

  • 每间隔4m,拉线需要一个支撑点。提供一个钢索套环。必须安装两个ZS 73/75 S型补偿弹簧,详见附件表。

技术参数

适用标准

EN 60947-5-1, EN 60947-5-5, EN IEC 60079-0, EN 60079-1, EN 60079-31, EN ISO 13850, EN ISO 13849-1

外壳

压铸铝, 瓷漆涂层

外盖

热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0

防护等级

IP65 (IEC/EN 60529)

可靠性数据 B10d (10 % load)

200 000

TM

max. 20 years

内置模块

1 x Ex 14

触点材质

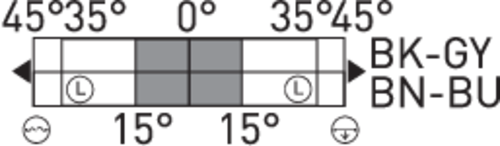

开关原理

缓动型, 肯定断开常闭触点

开关元件

2 NC contacts, type Zb

连接类型

电缆 H05VV-F

线缆横截面

4 x 0.75 mm² (incl. conductor ferrules)

电缆长度

3 m

额定冲击耐受电压 Uimp

4 kV

额定绝缘电压 Ui

250 V

约定发热电流Ithe

T6: 6 A, T5: 3 A

应用类别

AC-15; DC-13

额定工作电压/电流 Ie/Ue

6 A/250 VAC; 0.25 A/230 VDC

短路保护

6 A gG/gN 型熔丝管

环境温度

T6: –20 °C … +65 °C,
T5: –20 °C … +75 °C, +90 °C with max. 3 A

机械寿命

> 1 00 000 操作次数

拉线长度

2 x 100 m

撞击能量

max. 7 J

防爆标志

L II 2G Ex d IIC T6/T5 Gb,
L II 2D Ex tb IIIC T80 °C/T95 °C Db
IECEx Ex d IIC T6/T5 Gb,
Ex tb IIIC T80 °C/T95 °C Db

产品认证

PTB 11 ATEX 1003 X
IECEx PTB 07.0034 X
f d a

重量

1014 g
