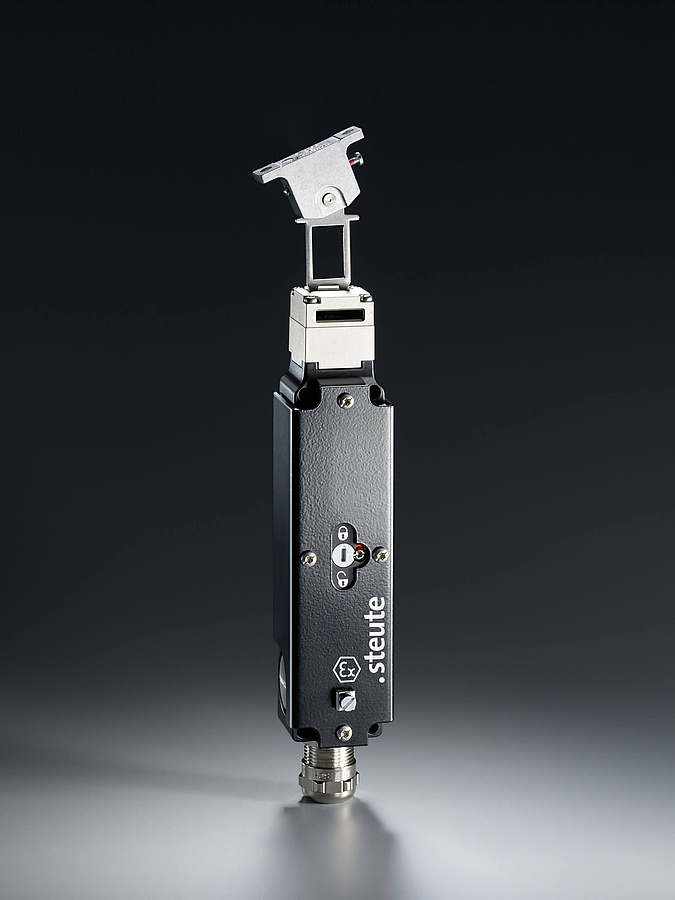

技术参数
常规技术参数
- 适用标准
- EN 60947-5-1, EN IEC 60079-0, EN 60079-15, EN 60079-31, EN ISO 13849-1, EN ISO 14119
- 外壳
- 压铸铝
- Actuator head
- 压铸铝
- 开关类型
- type 2
- 编码等级
- 低编码
- 防护等级
- IP67 (IEC/EN 60529)
- B10d
- 11.5 million (at DC-13 100 mA/24 V)
- TM
- max. 20 years
- 机械寿命
- 1百万操作次数
- 环境温度
- –20 °C … +75 °C
- 防污等级
- 3
- 安装位置
- 任何
- 操作速度
- max. 20 m/min
- Extraction force (not locked)
- 30 N
- Retention force
- 20 N
- 操动力
- max. 35 N
- 运行周期
- max. 1200/h
- 开关类型
- 缓动型
- 触点类型
- 1 NC/1 NO contact + 2 NC
- 触点材质
- 银, 镀金
- 线缆进线孔
- 3 x M20 x 1.5 (包含1个线缆格兰头)
- 夹紧范围
- 6,5 … 12 mm
- 线缆横截面
- 0.34 … 1.5 mm² (flexible/fixed)
- 额定绝缘电压 Ui
- 50 V
- 额定冲击耐受电压 Uimp
- 2.5 kV
- 限制短路电流
- 100 A
- 开关电压
- min. 12 V at 10 mA
- 应用类别
- AC-15; DC-13
- 额定工作电压/电流 Ie/Ue
- 4 A/50 VAC; 4 A/24 VDC
- 开关电流
- min. 1 mA at 24 V
- 短路保护
- 4 A gG 型熔丝管(IEC 60269-1)
- 约定发热电流Ithe
- 4 A
- 电磁工作电压Us
- 24 V AC/DC (+10%/–15%)
- 耗电量
- 8 W
- 开关闭合时间ED
- 100 %
- 把持力 Fmax
- actuator straight: 3000 N
actuator angled: 1500 N
actuator flexible: 3000 N
- 把持力 FZh
- (FZh = Fmax/1.3) = 2300 N
- 撞击能量
- max. 7 J
- 防爆标志
- L II3G Ex nR IIB T4 Gc X
L II3D Ex tc IIIC T110°C Dc X
- 重量
- 880 g
尺寸图
其他图纸

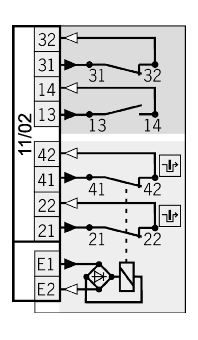

触点示意图

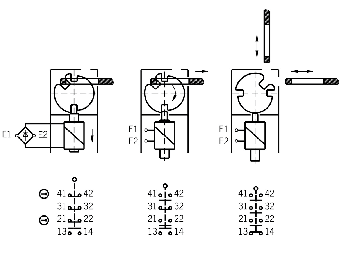

切换功能

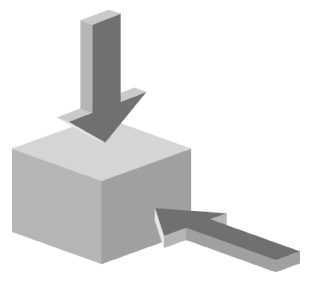

接近方向
水平和垂直
可以90°增幅进行调整
