触点示意图

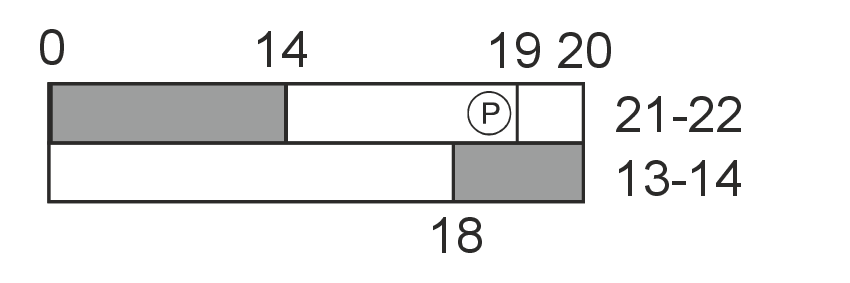

开关行程图T 肯定断开行程/角度

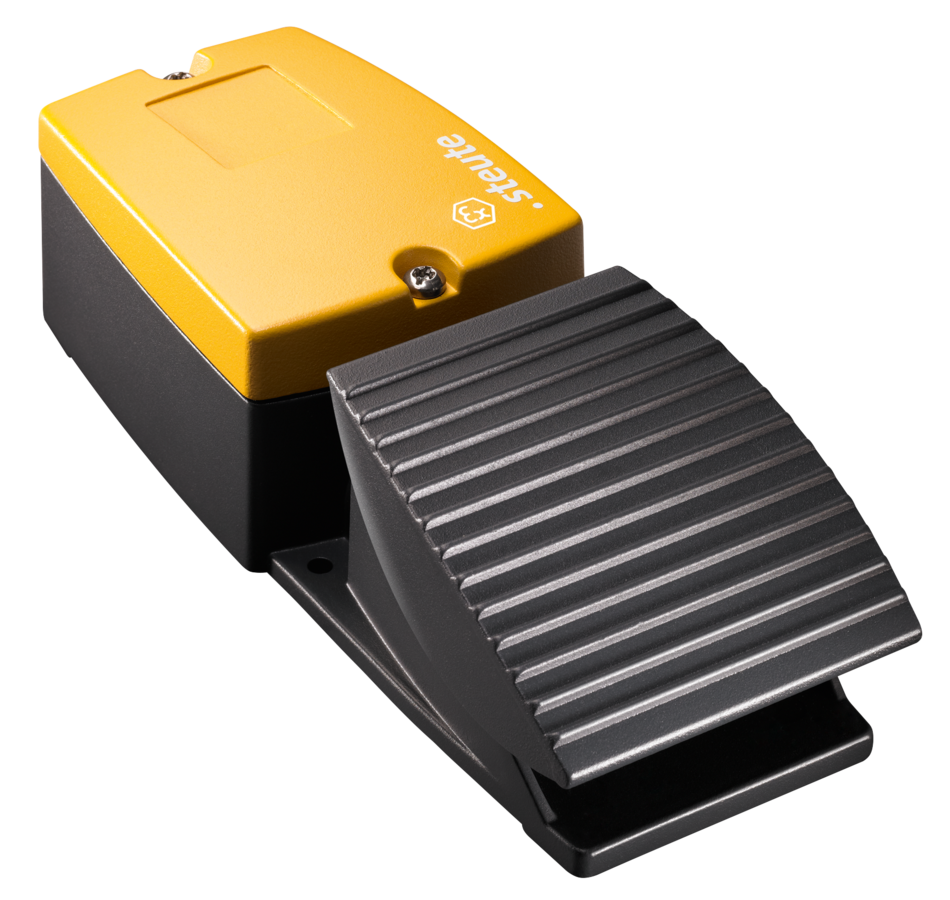

防爆脚踏开关

Ex GFI 1Ö/1S -40°C ... +55°C IP66/67 Extreme

物料号: 1318066

联系我们

产品特点

Ex

  • 气体防爆1区和粉尘防爆21区

  • 单踏板类型

  • 抗腐蚀铝合金外壳

  • 不带防护罩

  • 盐雾试验依据DIN EN ISO 9227

  • 高防护等级IP66 / IP67

  • 耐高温从-40℃到+55℃

  • 螺丝和金属部件的材质为不锈钢

  • 接线箱

  • 低踏板高度

  • 注意: 下单时请注意国家对国际认证的要求！

技术参数

适用标准

EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN IEC 60079-7, EN 60079-31, EN ISO 13849-1

外壳

压铸铝, 抗腐蚀性, 粉末涂层, 钝化, 煤灰色, 类似于RAL 7016

外盖

铝, 抗腐蚀性, 粉末涂层, 钝化, 信号黄, 类似于RAL 1003

踏板

压铸铝, 抗腐蚀性, 硬涂层外, 粉末涂层, 煤灰色, 类似于RAL 7016

防护等级

IP55 (EN 60079-0 + IEC/EN 60529)
IP66/IP67 (IEC/EN 60529)

可靠性数据 B10d (10 % load)

2 百万

TM

max. 20 years

连接类型

螺丝连接端子

线缆横截面

max. 2.5 mm² (incl. conductor ferrules)

触点材质

银

开关类型

缓动型, 肯定断开常闭触点

触点类型

1 NC/1 NO contact, type Zb

应用类别

AC-15; DC-13

额定工作电压/电流 Ie/Ue

5 A/250 VAC; 0.2 A/230 VDC

短路保护

5 A gG/gN 型熔丝管

环境温度

T6: –40 °C … +55 °C

机械寿命

> 1百万操作次数

撞击能量

max. 7 J

防爆标志

L II 2G Ex de IIC T6 Gb,
L II 2D Ex tb IIIA T80°C Db
IECEx Ex de IIC T6 Gb,
Ex tb IIIA T80°C Db

产品认证

PTB 15 ATEX 1010
IECEx PTB 15.0035
a

重量

920 g

下载专区

安装和接线说明 – Ex GFI/GFSI Extreme

德语, 英语, 法语, 意大利语, 葡萄牙语

PDF2 MB 04.04.2025

版本 / 选项

以下版本/选择可根据需求提供

  • 海事证书依据 DNV <
