Ex ES 99 S-11 -60°C X

适用标准

EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN IEC 60079-7, EN 60079-31, EN ISO 13849-1, EN ISO 14119

外壳

热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0

外盖

热固性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0

密封

硅胶

开关类型

type 1

编码等级

无编码

拧紧力矩

螺丝盖: 1.5 … 2 Nm

防护等级

IP66 (EN 60079-0 + IEC/EN 60529)
IP67, IP69 (IEC/EN 60529)
IP69K (ISO 20653)

可靠性数据 B_10d (10 % load)

2 百万

T_M

max. 20 years

触点材质

银, 镀镍

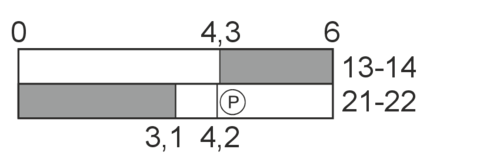

开关类型

缓动型, 肯定断开常闭触点

触点类型

1 NC/1 NO contact, type Zb

连接类型

螺丝连接端子

线缆横截面

min. 0.75 mm² (AWG 18), max. 1.5 mm² (AWG 16), incl. conductor ferrules

线缆进线孔

M20 x 1.5; 拧入深度 9 mm; 只能使用防护等级IP66并通过防爆认证的线缆戈兰, 以及适用于指定环境温度范围.

夹紧范围

7 … 12 mm

应用类别

AC-15

额定工作电流 I_e

max. 2 A or 4 A X

额定工作电压 U_e

max. 500 VAC, max. 250 VAC for unequal potential

防污等级

3

机械寿命

> 1百万操作次数

温度等级

T6

环境温度

–60 °C … +55 °C max. 4 A, +60 °C max. 2 A

撞击能量

7 J, 耐低温至-40 °C; 4 J, 耐低温至-60 °C

短路保护

2 A / 4 A gG/gN 型熔丝管

防爆标志

L II 2G Ex db eb IIC T6 Gb,
L II 2D Ex tb IIIC T80 °C Db
IECEx Ex db eb IIC T6 Gb,
Ex tb IIIC T80 °C Db

产品认证

BVS 16 ATEX E113 X
IECEx BVS 16.0076X
fdaÔ<

重量

166 g
