技术参数
常规技术参数
- 适用标准
- EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN IEC 60079-7, EN 60079-31, EN ISO 13849-1, EN ISO 14119
- 外壳
- 热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
- 外盖
- 热固性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
- 密封
- 硅胶
- 开关类型
- type 1
- 编码等级
- 无编码
- 拧紧力矩
- 螺丝盖: 1.5 … 2 Nm
- 防护等级
- IP66 (EN IEC 60079-0 + IEC/EN 60529)
IP67, IP69 (IEC/EN 60529)
IP69K (ISO 20653)
- 可靠性数据 B10d (10 % load)
- 2 百万
- TM
- max. 20 years
- 触点材质
- 银, 镀镍
- 开关类型
- 缓动型, 肯定断开常闭触点
- 触点类型
- 2 NC contacts, type Zb
- 连接类型
- 螺丝连接端子
- 线缆横截面
- min. 0.75 mm² (AWG 18), max. 1.5 mm² (AWG 16), 包括导线套管
- 线缆进线孔
- M20 x 1.5; 拧入深度 max. 9 mm; 只能使用防护等级IP66并通过防爆认证的线缆格兰, 以及适用于指定环境温度范围.
- 夹紧范围
- 7 … 12 mm
- 应用类别
- AC-15
- 额定工作电流 Ie
- max. 2 A 或 4 A X
- 额定工作电压 Ue
- max. 400 VAC, 不等电位 max. 250 VAC
- 防污等级
- 3
- 机械寿命
- > 1百万操作次数
- 温度等级
- T6
- 环境温度
- –60 °C … +55 °C max. 4 A, +60 °C max. 2 A
- 撞击能量
- 耐低温至-40 °C, max. 7J; 耐低温至-60 °C, max. 4J
- 短路保护
- 2 A / 4 A gG 型熔丝管
- 安全等级
- II
- 防爆标志
- L II 2G Ex db eb IIC T6 Gb,
L II 2D Ex tb IIIC T80 °C Db
IECEx Ex db eb IIC T6 Gb,
Ex tb IIIC T80 °C Db
- 产品认证
- BVS 16 ATEX E113 X
IECEx BVS 16.0076X
fda<
- 重量
- 240 g
尺寸图
其他图纸
触点示意图

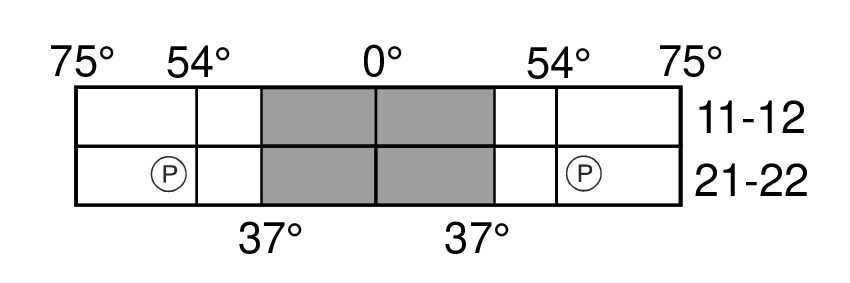

开关行程图
T 肯定断开行程/角度
