技术参数
常规技术参数
- 适用标准
- EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN IEC 60079-7, EN 60079-31, EN ISO 13849-1, EN ISO 14119
- 外壳
- 压铸铝, 抗腐蚀性, 粉末涂层, 煤灰色, 类似于RAL 7016
- 外盖
- 不锈钢 1.4401, 粉末涂层, 信号黄, 类似于RAL 1003
- 密封
- 硅胶
- 开关类型
- type 2
- 编码等级
- 低编码
- 拧紧力矩
- 螺丝连接端子: 0.5 Nm
- 防护等级
- IP66 (IEC/EN 60529)
- 可靠性数据 B10d (10 % load)
- 2 百万
- TM
- max. 20 years
- 触点材质
- 银
- 开关类型
- 缓动型, 肯定断开常闭触点
- 触点类型
- 1 NC/1 NO contact, type Zb
- 连接类型
- screw connection terminals, use copper conductors only
- 线缆横截面
- min. 0.75 mm² (AWG 18), max. 1.5 mm² (AWG 16), 包括导线套管
- 线缆进线孔
- 1 x M20 x 1.5 (仅适用于线缆密封接头)
- 夹紧范围
- 7 … 13 mm
- 额定冲击耐受电压 Uimp
- 4 kV
- 额定绝缘电压 Ui
- 250 V
- 约定发热电流Ithe
- 6 A
- 额定工作电压/电流 Ie/Ue
- 6 A/250 VAC; 0.25 A/230 VDC
- 应用类别
- AC-15; DC-13
- 短路保护
- 6 A gG 型熔丝管
- 环境温度
- T6: –20 °C … +40 °C;
T5: –20 °C … +60 °C
- 机械寿命
- > 1百万操作次数
- 运行周期
- max. 1800/h
- 撞击能量
- max. 7 J
- 防爆标志
- L II 2G Ex db eb IIC T6/T5 Gb,
L II 2D Ex tb IIIC T80°C/T95°C Db
- 产品认证
- DMT 01 ATEX E 178
IECEx BVS 07.0014
日本: CML 25JPN1034
afd<
- 重量
- 360 g
尺寸图
其他图纸

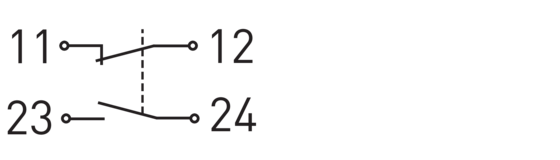

触点示意图

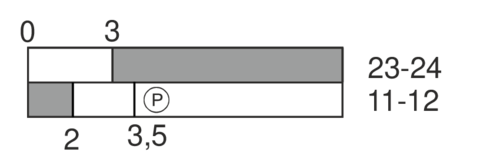

开关行程图
T 肯定断开行程/角度
注释
如开关的行程图例所示，操作件的插入位置 = 0。
开关主体不含操作件，须另行订购。
