带安全功能的防爆限位开关

Ex ES 97 WPH-02 -60°C

物料号: 1430536

联系我们

产品特点

Ex
  • 气体防爆1区和粉尘防爆21区

  • 热塑性塑料外壳

  • 耐低温至-60℃

  • 高防护等级IP66 / IP67 / IP69

  • 依据EN 50047设计

  • 接线箱

  • 双重绝缘 X

  • 操作头:带密封圈的平行滚轮操纵杆WPH

注释

  • 订购包含1个防爆“e”型M20x1.5的格兰头

技术参数

适用标准

EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN IEC 60079-7, EN 60079-31, EN ISO 13849-1, EN ISO 14119

外壳

热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0

外盖

热固性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0

密封

硅胶

开关类型

type 1

编码等级

无编码

拧紧力矩

螺丝盖: 0.4 … 0.45 Nm

防护等级

IP66 to EN 60079-0 + IEC/EN 60529 (... -60 °C)
IP67 to EN 60079-0 + IEC/EN 60529 (... -20 °C)
IP67 / IP69 to IEC/EN 60529
IP69K to ISO 20653

可靠性数据 B10d (10 % load)

2 百万

TM

max. 20 years

触点材质

银, 镀镍

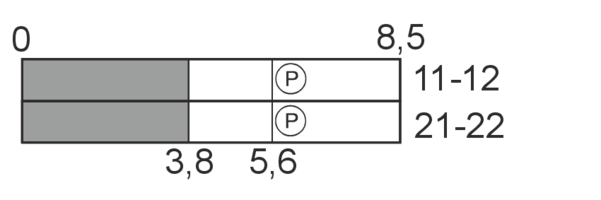

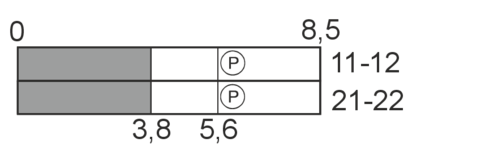

开关原理

缓动型, 肯定断开常闭触点

开关元件

2 NC contacts, type Zb

连接类型

螺丝连接端子

线缆横截面

min. 0.75 mm² (AWG 18), max. 1.5 mm² (AWG 16), incl. conductor ferrules

线缆进线孔

M20 x 1.5; 拧入深度 9 mm; 只能使用防护等级IP66并通过防爆认证的线缆戈兰, 以及适用于指定环境温度范围.

夹紧范围

7 … 12 mm

应用类别

AC-15

额定工作电流 Ie

max. 2 A or 4 A X

额定工作电压 Ue

400 VAC, 不等电位 250 VAC

防污等级

3

机械寿命

> 1百万操作次数

撞击能量

max. 7 J

温度等级

T6

环境温度

–60 °C … +55 °C max. 4 A, +60 °C max. 2 A

短路保护

2 A / 4 A gG/gN 型熔丝管

防爆标志

L II 2G Ex db eb IIC T6 Gb,
L II 2D Ex tb IIIC T80 °C Db
IECEx Ex db eb IIC T6 Gb,
Ex tb IIIC T80 °C Db

产品认证

BVS 16 ATEX E 052
IECEx BVS 16.0052
f d a Ô <

重量

104 g

下载专区

Loading...
安装和接线说明 – Ex 97

德语, 英语, 法语, 意大利语, 葡萄牙语

PDF 7 MB 25.09.2023

版本 / 选项

以下版本/选择可根据需求提供

  • 3个触点
