技术参数
常规技术参数
- 适用标准
- EN 60947-5-1, EN ISO 13849-1, EN IEC 60079-0, EN 60079-1, EN 60079-31
- 外壳
- 热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
- 防护等级
- 设备: IP65 (EN IEC 60079-0 + IEC/EN 60529)
操作头: IP65 (IEC/EN 60529)
- 触点材质
- 银
- 开关类型
- 缓动型, 肯定断开常闭触点
- 触点类型
- 1 NC/1 NO contact, type Zb
- 连接类型
- 电缆 H05VV-F
- 线缆横截面
- 4 x 0.75 mm²
- 线缆长度
- 1 m
- 额定冲击耐受电压 Uimp
- 4 kV
- 额定绝缘电压 Ui
- 250 V
- 约定发热电流Ithe
- T6: 6 A, T5: 3 A
- 额定工作电压/电流 Ie/Ue
- 6 A/250 VAC; 0.25 A/230 VDC
- 应用类别
- AC-15; DC-13
- 短路保护
- 6 A gG 型熔丝管
- 环境温度
- T6: –20 °C … +65 °C,
T5: –20 °C … +75 °C, +90 °C max. 3 A
- 机械寿命
- > 1百万操作次数
- 运行周期
- max. 1800/h
- 撞击能量
- max. 4 J
- 防爆标志
- L II 2G Ex db IIC T6/T5 Gb,
L II 2D Ex tb IIIC T80 °C/T95 °C Db
- 产品认证
- PTB 03 ATEX 1070 X
IECEx PTB 06.0098X
fad
- 重量
- 150 g
尺寸图
其他图纸
触点示意图

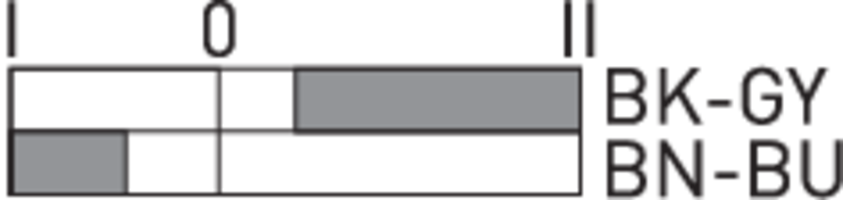

开关行程图
转换位置 RSSA 13
O - 钥匙移除位置
I - 转换位置
开孔尺寸
