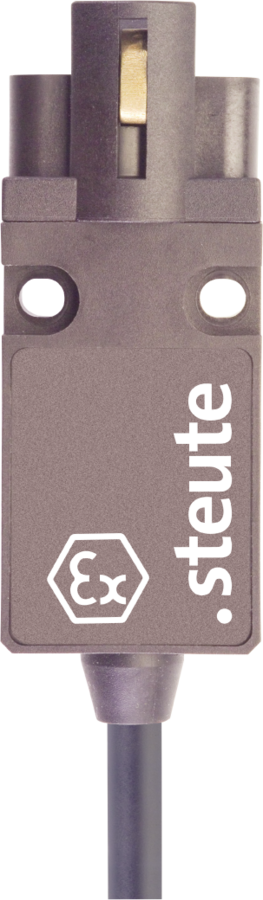

防爆门触点开关

Ex 14 AZ 1Ö 6m

物料号: 1181035 旧物料号: 14966306

联系我们

产品特点

Ex Safety
  • 气体防爆1区和粉尘防爆21区

  • 热塑性塑料外壳

  • 可从两侧安装

  • 双重绝缘 X

  • 缓动型 A, 1个常闭触点

  • 带有预置线缆

  • 注意: 下单时请注意国家对国际认证的要求!

注释

  • 操作件不包含在订购的开关中

技术参数

适用标准

EN IEC 60079-0, EN 60079-1, EN 60079-31, EN 60947-5-1, EN ISO 13849-1, EN ISO 14119, EN 81-1, EN 81-2, EN 81-20, EN 81-50

外壳

热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0

开关类型

type 2

编码等级

低编码

拧紧力矩

安装螺丝外壳: max. 1.5 Nm

防护等级

IP65 (IEC/EN 60529)

可靠性数据 B10d (10 % load)

2 百万

TM

max. 20 years

触点材质

开关类型

缓动型, 肯定断开常闭触点

触点类型

1 NC contact

连接类型

电缆 H03VV-F

线缆横截面

2 x 0.75 mm²

线缆长度

6 m

额定冲击耐受电压 Uimp

4 kV

额定绝缘电压 Ui

250 V

约定发热电流Ithe

2 A

额定工作电压/电流 Ie/Ue

2 A/230 VAC; 0.25 A/230 VDC

应用类别

AC-15; DC-13

短路保护

2 A gG/gN 型熔丝管

肯定断开行程

3.5 mm

操动力

約 2 - 3.5 N

环境温度

T6: –20 °C … +65 °C,
T5: –20 °C … +75 °C

机械寿命

> 1百万操作次数

防爆标志

L II 2G Ex db IIC T6/T5 Gb,
L II 2D Ex tb IIIC T80 °C/T95 °C Db
IECEx Ex db IIC T6/T5 Gb,
Ex tb IIIC T80 °C/T95 °C Db

产品认证

PTB 03 ATEX 1070 X
IECEx PTB 06.0098X
f F d a Ô

重量

315 g

下载专区

Loading...
安装和接线说明 – Ex 14 AZ

德语, 英语, 法语, 意大利语, 葡萄牙语

PDF 4 MB 29.05.2024

版本 / 选项

以下版本/选择可根据需求提供

  • 线缆进线孔在侧面
