技术参数
常规技术参数
- 适用标准
- EN IEC 60079-0, EN 60079-1, EN 60079-31, EN 60947-5-1
- 外壳
- 压铸铝, 硬涂层外
- 防护等级
- IP65 (IEC/EN 60529)
- 触点材质
- 银
- 开关类型
- 速动型
- 触点类型
- 1 change-over contact with single break, type C
- 连接类型
- 电缆 H05VV-F
- 线缆横截面
- 4 x 0.75 mm² (包括导线套管)
- 线缆长度
- 10 m
- 额定冲击耐受电压 Uimp
- 4 kV
- 额定绝缘电压 Ui
- 250 V
- 约定发热电流Ithe
- 5 A
- 应用类别
- AC-15; DC-13
- 额定工作电压/电流 Ie/Ue
- 5 A/250 VAC; 0.16 A/230 VDC
- 短路保护
- 5 A gG 型熔丝管
- 环境温度
- –20 °C … +60 °C
- 机械寿命
- > 1百万操作次数
- 操作速度
- max. 0.5 m/s with a vertical actuating angle of 20°
- 运行周期
- max. 1800/h
- 开关点的重复性精度
- ± 0.1 mm
- 撞击能量
- max. 7 J
- 防爆标志
- L II 2G Ex db IIC T6 Gb
L II 2D Ex tb IIIC T80 °C Db
IECEx Ex db IIC T6 Gb
Ex tb IIIC T80 °C Db
- 产品认证
- PTB 03 ATEX 1067 X
IECEx PTB 11.0089X
a

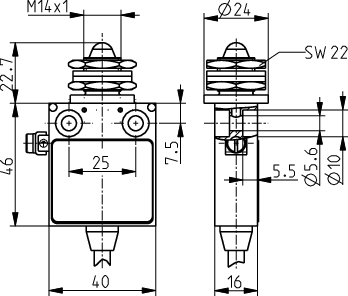

尺寸图
其他图纸
开关行程图
触点示意图
